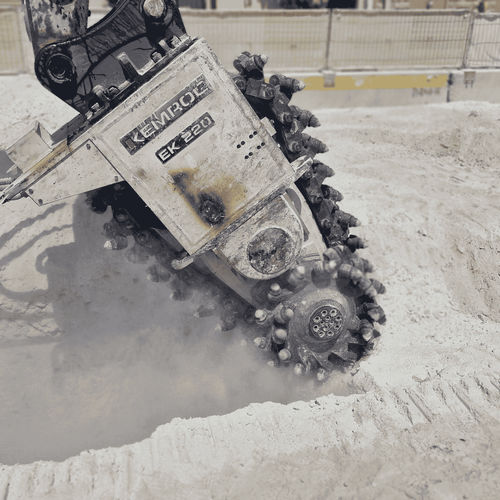

Cabeça fresadora para escavadeira EK 220

de tambor

Visão geral
O cortador de corrente EK 220 para escavadoras pesadas representa o limite superior da gama EK, desenvolvido para operações de escavação em que a resistência do solo, a carga da ferramenta e as tensões estruturais determinam a viabilidade. Baseado no princípio patenteado KEMROC de corte contínuo por corrente, o EK 220 destina-se a aplicações que excedem a faixa de atuação dos acessórios convencionais de escavação pesada.

Principais vantagens

• Com 59.500 Nm a 400 bar, o EK 220 fornece torque muito acima dos modelos de gama média para cortes contínuos exigentes.
• Potência nominal de 220 kW garante compatibilidade com os sistemas hidráulicos de grandes escavadoras sem ultrapassar as margens de segurança mecânica.
• Força de corte de 120 kN permite engajamento estável em rochas de alta resistência e materiais reforçados sem depender de métodos de impacto.

Contexto de aplicação
Adequado a escavadoras de 50–70 t, o EK 220 é selecionado para projetos que exigem escavação contínua e de cariz estrutural em vez de fragmentação intermitente. O princípio de corte contínuo permite a remoção controlada de material quando a resistência se mantém consistentemente elevada. O EK 220 está verificado para condições de solo até 140 MPa de resistência à compressão uniaxial.

Por que escolher o EK 220?

• Projetado para os níveis mais altos de resistência: prioriza disponibilidade de torque e integridade estrutural em detrimento da velocidade de corte.
• Compatível com plataformas de grandes escavadoras para operar dentro do envelope de desempenho hidráulico desses equipamentos.
• O corte contínuo reduz cargas de choque em comparação com ferramentas de impacto, permitindo remoção previsível de materiais duros ou reforçados.

Principais características e vantagens técnicas (resumo)

• Torque máximo: 59.500 Nm (a 400 bar).
• Força de corte máxima: 120 kN.
• Configuração hidráulica para operação contínua sob cargas extremas — vazão recomendada 550 l/min, máxima 650 l/min.
• Corrente e configuração de pick heavy-duty para durabilidade e estabilidade de corte (pick box PH 38 HD; picks tambor 44; picks corrente 58; pick padrão ER 25/80/80/38 C).
• Peso operacional aprox. 5.900 kg para estabilidade estrutural durante operações de alta intensidade.

Vídeos e mídia
A página do produto refere-se a um vídeo ilustrativo (YouTube) que demonstra a operação e aplicações típicas do EK 220.

Especificações técnicas

• Modelo: EK 220
• Peso da escavadora recomendado: 50 – 70 t (110,000 – 155,000 lb)
• Potência nominal: 220 kW (295 hp)
• Comprimento do tambor cortador (A): 2.400 mm (94 in)
• Largura de corte (B): 920 mm (36 in)
• Diâmetro do tambor cortador (C): 990 mm (39 in)
• RPM recomendado: 45 rpm
• Vazão recomendada: 550 l/min (145 gal/min)
• Vazão máxima: 650 l/min (172 gal/min)
• Pressão máxima de serviço: 400 bar (5,800 psi)
• Torque a 380 bar: 59.500 Nm (43,900 lbf·ft)
• Força de corte a 380 bar: 120 kN (27,020 lbf)
• Resistência máxima do maciço rochoso à compressão: 140 MPa (20,300 psi)
• Peso (operacional): 5.900 kg (13,005 lb)
• Tipo de pick box: PH 38 HD
• Número de picks nos tambores: 44 pcs
• Número de picks na corrente: 58 pcs
• Pick padrão: ER 25/80/80/38 C
• Padrão de furos: LB40
• Unidade de rotação compatível (KRM): KRM80
