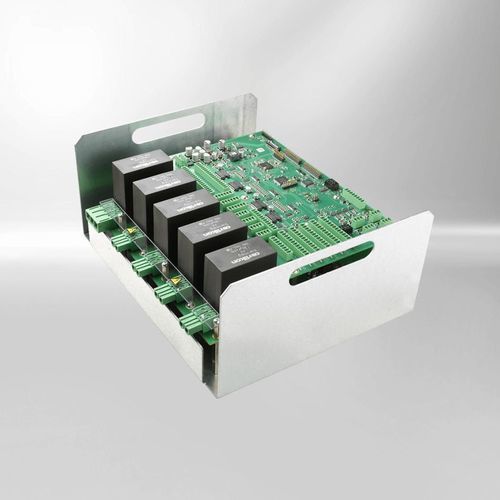

Gerador de aquecimento por indução para máquinas industriais

para peças de trabalhopara chapas metálicaspara tratamento térmico

Descrição breve

O aquecimento por indução personalizado Kendrion fornece sistemas de aquecimento indutivo e módulos compactos concebidos para geração de calor precisa, dinâmica e homogénea em processos industriais. Estes sistemas combinam eletrónica de potência, controlo e comunicação e medição de temperatura em soluções configuráveis adaptadas aos requisitos específicos da aplicação.

Funções principais

• Secção de potência: Chaves semicondutoras de última geração que proporcionam elevadas eficiências a frequências de funcionamento até 50 kHz. Classes de potência até 50 kW no total, com até 10 kW por canal e até 8 canais independentes. As saídas são curtocircuito-prova e concebidas para funcionamento contínuo.
• Controlo e comunicação: Controlo baseado em microcontrolador que implementa regulação de temperatura, monitorização do sistema, adaptação dos indutores às saídas e comunicação via fieldbus (p.ex. EtherCAT) com um controlador mestre.
• Medição de temperatura: A temperatura das peças aquecidas é detetada com sensores industriais como PT1000/PT100 ou termopares; a medição pode ser integrada na eletrónica de potência ou como unidade separada.

Vantagens de relance

• Design de hardware personalizado
• Soluções de software individuais
• Solução otimizada em custo
• E/S digitais e analógicas adicionais
• Controlo ótimo da temperatura e aquecimento uniforme
• Compatibilidade fieldbus: PROFINET®, CANopen, EtherCAT®
• Diagnósticos extensos, p.ex. medição de temperatura

Opções de configuração e design

• Função de aquecimento: Número de canais: 1–n; Potência por canal: 1–10 kW; Tensão de alimentação: 3 fases AC / DC; Arrefecimento: passivo / ar forçado / água.
• Caixa e montagem: Materiais de caixa: metal, plástico, revestimentos; Montagem: armário de controlo, barramento, soluções especiais; Classe de proteção: IP00 – IP54; Ligação elétrica: conector, terminal de parafuso.
• Funções adicionais: Tipos de I/O: digital, analógico, relé, isolamento galvânico; Sensores de temperatura: PT100 / PT1000, termopares; Fieldbus: EtherCAT, PROFINET, CANopen.
• Mais opções: Aprovações (p.ex. CE, UL), monitorização coordenada da unidade e gestão de erros, controladores de temperatura por software integrados.

Campos de aplicação

• Alimentação e bebidas: aquecimento de pré-formas plásticas em máquinas de sopro (substituição/otimização de sistemas infravermelhos).
• Máquinas têxteis: aquecimento indutivo de rolos para estiragem de fios plásticos.
• Impressão e manuseio de papel: aquecimento de rolos e chapas para impressão, relevo ou manuseio de papel como alternativa a sistemas a óleo ou infravermelhos.

Características técnicas / especificações (excerto)

• Frequência de operação: até 50 kHz.
• Classe de potência: até 50 kW no total; até 10 kW por canal; até 8 canais independentes.
• Estágios de saída: à prova de curto-circuito, adequados para funcionamento contínuo.
• Sensores de temperatura suportados: PT1000, PT100, termopares.
• Comunicação fieldbus: EtherCAT, PROFINET, CANopen.
• Opções de arrefecimento: passivo, ar forçado, arrefecimento por água.
• Classes de proteção: IP00 a IP54, conforme versão.
• Caixa/montagem: caixas metal/plástico; armário de controlo, barramento ou soluções personalizadas.
• I/O: digitais, analógicos, saídas de relé, isolamento galvânico.
• Aprovações: CE, UL (consoante configuração).
• Funcionalidade integrada: controlo de temperatura baseado em microcontrolador, monitorização do sistema e funções de diagnóstico.
