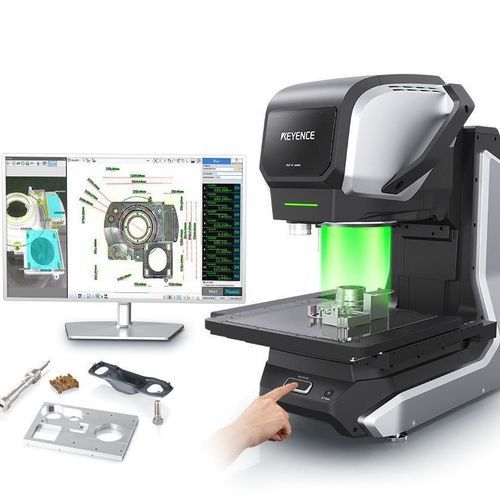

Sistema de controle dimensional sem contato IM-X1000

Visão geral
A série IM-X1000 oferece medição dimensional instantânea com fluxo de trabalho de colocar-e-pressionar, direcionada a equipes de produção e qualidade. A plataforma amplia a faixa de medição e adiciona capacidade multisensor (óptico, sonda, laser multicolor, rotativo) e ferramentas de programação automatizadas para reduzir o tempo de setup e a dependência da experiência do operador.

Capacidades principais

• Fluxo de medição instantâneo colocar-e-pressionar para inspeções rápidas
• Medida multisensor: imagem óptica de alta resolução, sonda de toque de baixa pressão, captura de altura por laser multicolor e inspeção rotativa
• Importação automática de desenhos: suporta CAD, além de PDF, JPEG e desenhos digitalizados/papel para criação automática de programas
• Smart Assist: otimização automática de foco e iluminação para simplificar a programação e melhorar a captura de imagens
• Sensor de imagem 20 MP CMOS para detecção precisa de pequenas características
• Combinações modulares de cabeçotes e mesas para adequar-se ao tamanho das peças e aos requisitos de precisão

Destaques / Novidades

• Opção de mesa extra-larga: X 500 mm × Y 400 mm para acomodar peças maiores numa única operação
• Curso Z estendido até 200 mm para peças mais altas
• Faixa de medição geral substancialmente aumentada em comparação com gerações anteriores (aprox. 3,3×)

Importação automática de desenhos e criação de programas
O sistema importa desenhos de engenharia (CAD) e formatos raster (PDF, JPEG, desenhos digitalizados/papel) para automatizar a geração de programas. O usuário seleciona dimensões críticas, valores nominais e tolerâncias; o sistema gera programas de inspeção para reduzir o tempo de configuração e a dependência do operador.

Métodos de medição e sensores

• Imagem óptica com câmera 20 MP CMOS para medições 2D/2,5D de alta definição
• Sonda de toque (baixa pressão) para captura 3D confiável em geometrias complexas; a sonda move-se verticalmente, horizontalmente e em ângulo
• Laser multicolor para captura instantânea de altura em diversos materiais
• Capacidade de medição rotativa para inspeções baseadas em eixo e características cilíndricas

Modularidade

• Tipos de cabeçote intercambiáveis: cabeçote de grande campo e cabeçote de alta precisão conforme a tarefa
• Opções de mesa: pequena (200 mm × 200 mm), média (300 mm × 300 mm) e grande (500 mm × 400 mm)
• Cabeçotes e mesas podem ser combinados e configurados para atender requisitos de precisão e faixa de medição

Usos típicos / Aplicações

• Inspeção dimensional de pequenas peças de precisão (componentes eletrônicos, features usinados)
• Medição de peças mecânicas maiores em uma única operação graças à mesa X/Y ampliada
• Medição da altura em materiais variados usando modos a laser e sonda
• Programação de inspeção automatizada para produção, QA e P&D

Especificações técnicas

• Brand: KEYENCE
• Série / Nome comercial: IM-X1000 series
• Sensor de imagem: 20 MP CMOS
• Tamanhos de mesa (exemplos): pequena 200 mm × 200 mm; média 300 mm × 300 mm; grande 500 mm × 400 mm
• Faixa Z (curso vertical): até 200 mm
• Modalidades de medição: imageamento óptico, sonda de toque (baixa pressão), medição de altura por laser multicolor, inspeção rotativa
• Importação automática de desenhos: suporta CAD e formatos raster (PDF, JPEG, desenhos digitalizados/papel)
• Recursos de software: Smart Assist (otimização automática de foco & iluminação), geração automática de programas a partir de desenhos
• Capacidade multisensor: combinações configuráveis de cabeças de câmera, sonda, laser e rotativas
• Principais benefícios: setup rápido, redução da necessidade de especialização do operador, ampla faixa de medição para peças maiores, medições 3D precisas
