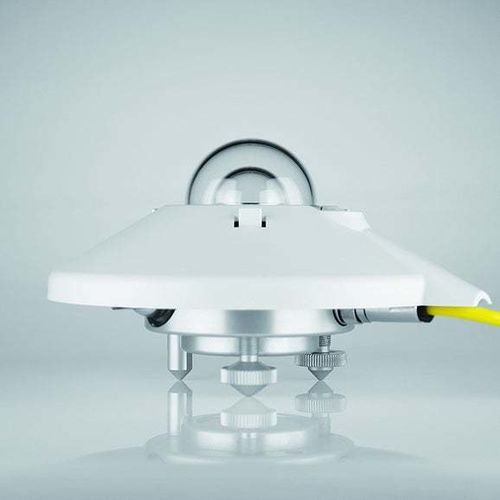

Piranômetro de classe B CMP6

analógicocom saída CCcom saída de tensão

Visão geral
O piranômetro CMP6 mede a radiação solar global numa superfície plana e cumpre a ISO 9060:2018 como Classe B espectral. Utiliza um elemento sensor com sessenta e quatro junções de termopar (ligadas em série) com revestimento carbonoso não orgânico e estável para absorção espectral consistente e estabilidade a longo prazo.

Aplicações
Destinado à monitorização rotineira em meteorologia, hidrologia e agricultura, onde são necessárias medições de irradiância precisas e económicas. O CMP6 apresenta desempenho melhorado devido à maior massa térmica e à construção com dupla cúpula de vidro.

Atributos técnicos principais
O CMP6 fornece uma saída analógica de baixa tensão compatível com sistemas comuns de aquisição de dados. Inclui funcionalidades que simplificam a instalação, calibração e manutenção em locais de medição em rede.

• Model: CMP6
• Classificação: Classe B espectral (ISO 9060:2018)
• Detector: Sessenta e quatro junções de termopar (ligadas em série)
• Faixa espectral / precisão: 285 a 2800 nm
• Sensibilidade: 5 a 20 µV/W/m² (dependência térmica < 4% entre -10 e +40 °C)
• Saída analógica: 0 a 30 mV (aprox. 0–1500 W/m²)
• Tempo de resposta: < 6 s (63%), 12 s (95%)
• Não linearidade: < ±1% (100–1000 W/m²)
• Deslocamentos zero: A: < ±8 W/m², B: < ±2 W/m²
• Saturação de irradiância (máx): 2000 W/m²
• Resposta direcional: < ±20 W/m² (até 80° com feixe de 1000 W/m²)
• Intervalo de temperatura de funcionamento: -40 a +80 °C
• Humidade de funcionamento: 0 a 100%
• Não estabilidade: < ±1% alteração por ano
• Caixa / invólucro: Alumínio anodizado, IP67
• Peso: 1,3 lb (600 g)
• Opções de comprimento de cabo: 10, 25, 50, 100 m (33, 82, 164, 330 ft)
• Cartucho de secagem e manutenção: Cartucho rosqueável externo, substituir o dessecante aprox. a cada 6 meses

Manutenção e instalação
O nível de bolha integrado está elevado e é visível sem remover o protetor solar encaixável que também cobre o conector. Os contactos do conector são banhados a ouro para facilitar a troca e a recalibração. O sensor não requer fonte de alimentação externa; gera 0–30 mV. Para nível de tensão superior ou saída 4–20 mA utilize o AMPBOX. O cartucho de secagem rosqueável é removível e as recargas são fornecidas.
