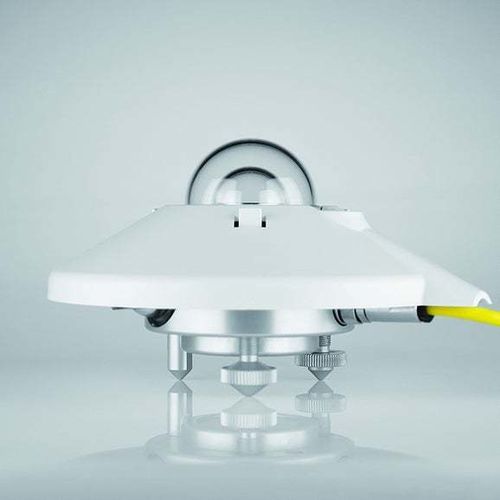

Piranômetro de classe A CMP21

analógicocom saída de tensão4–20 mA

Visão geral
O Kipp & Zonen CMP21 é um piranômetro de nível de pesquisa, conforme ISO 9060:2018 Classe A espectral. Mede a irradiância global numa superfície plana (W/m²) proveniente de radiação direta e difusa. O CMP21 utiliza o mesmo detector do CMP10, com compensação de temperatura otimizada individualmente e um termistor padrão para monitorização da temperatura da caixa. Cada unidade é fornecida com dados de ensaio individuais (temperatura e resposta direcional), adequado para redes científicas e instalações de monitorização de alta precisão.

Principais características

• Classe A espectral (ISO 9060:2018)
• Detector idêntico ao CMP10 com compensação de temperatura otimizada
• Termistor padrão para monitorização da temperatura da caixa
• Fornecido com dados de ensaio individuais (temperatura e resposta direcional)
• Toma de ligação à prova de água integrada para cabo de sinal amarelo Kipp & Zonen e tampa estanque
• Nível de bolha integrado visível sem remover o para-sol; o para-sol cobre o conector
• Cartucho de secagem rosqueável (exterior); dessecante de substituição em pacotes
• Não requer fonte de alimentação dedicada — saída analógica baixa tensão aprox. 0–21 mV (0–1500 W/m²)
• AMPBOX opcional para níveis de tensão superiores ou sinal 4–20 mA

Especificações técnicas

• Classificação: Classe A espectral (ISO 9060:2018)
• Saída analógica: 0–21 mV para 0–1500 W/m²
• Zero offset A: < ±7 W/m²
• Zero offset B: < ±2 W/m²
• Resposta direcional: < ±10 W/m² (até 80° @ 1000 W/m²)
• Não linearidade: < ±0.2% (100–1000 W/m²)
• Não estabilidade: < ±0.5% mudança/ano
• Faixa espectral (precisão): 285–2800 nm
• Tempo de resposta: < 1.7 s (63%), < 5 s (95%)
• Intervalo de temperatura de funcionamento: -40 a +80 °C
• Humidade operacional: 0–100%
• Índice de proteção: IP67
• Peso: 600 g (1,3 lb)
• Material: caixa em alumínio anodizado
• Opções de comprimento de cabo: 10, 25, 50, 100 m
• Cartucho de secagem: externo; substituição aprox. a cada 6 meses
• Saturação de irradiância (máx): 4000 W/m²
• Sensibilidade: 7–14 µV/W/m² (< ±1% entre -20 e +50 °C)
• Correção de temperatura: < ±1% (-20 a +50 °C)
