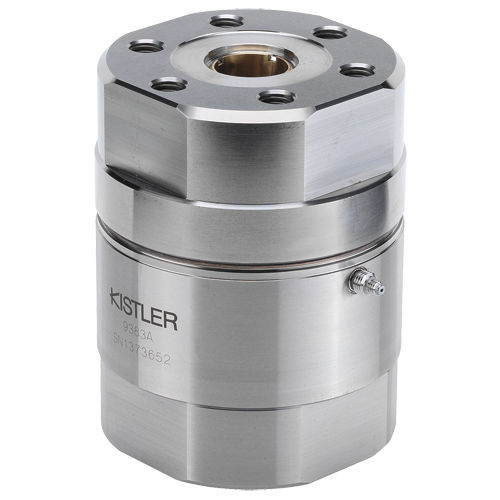

Célula de carga piezoelétrica 9383A

de tensão/compressãode um eixopara máquina de ensaio

- Transdutor de força de pressão pré-carregado e calibrado, pronto a medir imediatamente - Sensibilidade: ≈ -1,9 pC/N - Dimensões DxH: 100x130 mm Este transdutor de força da série Press Force é ideal para medir forças dinâmicas e quase-estáticas. A pré-carga de fábrica e a adaptabilidade destes modelos práticos garantem uma utilização imediata. A célula de carga Press Force baseia-se no princípio de medição piezoeléctrica. A força que actua sobre o elemento de quartzo gera na saída do sensor uma carga eléctrica proporcional, que é convertida pelo amplificador de medição ligado em série num sinal de processo adequado para avaliação (tipicamente 0 ... 10 V). Dependendo do tipo de sensor, também podem ser medidas forças de tração até 16% da gama de forças de compressão. Embora não estejam calibradas, estas gamas são frequentemente utilizadas para detetar forças de extração de ferramentas, por exemplo, após processos de prensagem. Sensor pré-carregado Sim Propriedades mecânicas Força de pré-carga 250 kN Força de tensão máxima 0 ... -50 kN Rigidez axial 7.9 kN/μm Momento de flexão máximo Mxy (carga única) 3407 N-m Binário máximo Mz (Fx = 0 N, Fy = 0 N, Fz = 0 N) 783 N-m Força de corte 16.9 kN
