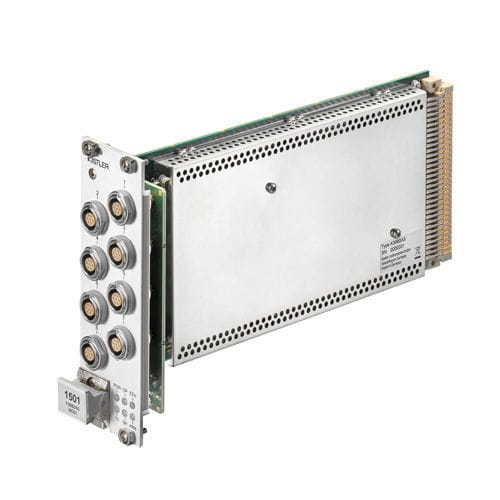

Módulo de expansão via Ethernet K3880AS

analógico

- Módulo de entrada analógica - Canais com excitação em ponte, filtro passa-baixo e conversor A/D de 16 bits - Várias atribuições de pinos e tipos de conectores O KiDAU Advanced estacionário tem 8 entradas analógicas. A aplicação de diferentes conectores, bem como as atribuições de pinos para as 8 entradas analógicas, serão mapeadas por meio de diferentes painéis SD. Cada canal analógico inclui um amplificador de entrada programável, um circuito de excitação em ponte, um filtro passa-baixo e um conversor A/D de 16 bits. A precisão do amplificador é superior a 0,1 % e a impedância de entrada superior a 10 MΩ. Os valores de ganho podem ser programados de 0,5 ... 10 000. É utilizada uma tensão de referência interna para um controlo preciso da regulação do amplificador, o que é conseguido através de software. A tensão de excitação da ponte é programável separadamente para cada canal. A conclusão da ponte para meias pontes pode ser comutada internamente. Todos os sensores de corrente podem ser fornecidos, uma limitação de curto-circuito é fornecida. Em contraste com os projetos anteriores, o filtro passa-baixa de entrada é projetado apenas como um filtro antialiasing adaptável. Todas as filtragens necessárias de acordo com as classes de filtros SAE têm de ser efectuadas no software de avaliação e análise ou no CrashDesigner
