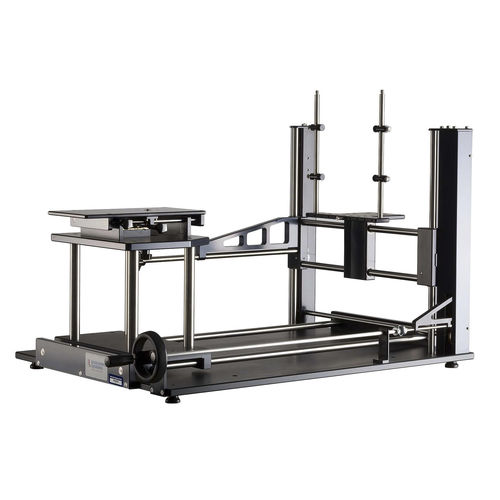

Posicionador manual DTS-400-110

verticalde 3 eixos

O posicionador de sistemas DTS 400 da Instrument Systems é ideal tanto para análise fotométrica como radiométrica de visores. O posicionador de sistemas DTS 400 da Instrument Systems está entre as nossas peças mais úteis e funcionais de equipamentos de medição fotométrica. É um rack multifuncional que permite aos usuários posicionar manualmente várias amostras de teste e dispositivos de medição durante as avaliações fotométricas e radiométricas dos visores. Para o posicionamento horizontal e vertical do objeto a ser testado, a unidade apresenta uma montagem X-Y conveniente. O instrumento utilizado para medição é montado em outra plataforma, o que permite que os movimentos do eixo Z atinjam o foco exato no objeto de teste. As duas funções são construídas dentro de uma unidade que é estável e robusta e evita desalinhamentos e medições acidentais. Mais informações - DTS 140 - LumiCam 1300 - TOP 200 Especificações Modelo : DTS-400-110 Faixa de tradução (X,Y,Z) : 855 x 586 x 512 mm Reprodutibilidade : ± 0,013 mm Movimento de Estágio de Artigo de Teste Horizontal (eixo X) : 162 mm de cada lado do centro Vertical (eixo Y) : 167 mm (min) a 510 mm (max) Peso do artigo de teste: até 25 kg com centro de gravidade acima do palco Plataforma de Foco Distância de focagem (eixo Z) : 100* a 582 mm Construção Material : Alumínio anodizado preto anodizado *Distância do estágio do artigo de teste até a montagem UNC 1/4 na plataforma de focalização
