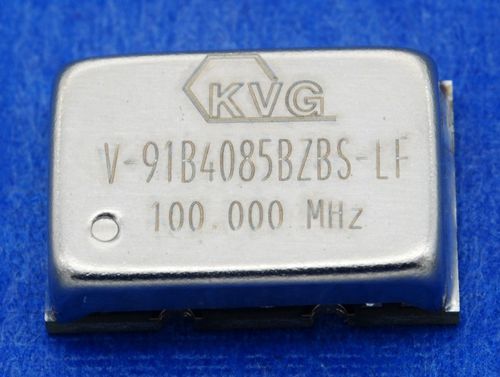

Oscilador VCXO V-9 series

eletrônicoSMDde alta frequência

As séries V-91A000 / V-91B000 são VCXOs de alta frequência que apresentam um desempenho de ruído de fase semelhante ao dos OCXOs. A série V-91A000 fornece um sinal de saída LVHMCOS a uma tensão de alimentação de 3,3 V, enquanto a série V-91B000 oferece uma saída de onda sinusoidal verdadeira com uma potência de saída de +10 dBm a uma alimentação de 5 V. A estabilidade global, incluindo tolerância inicial, estabilidade de frequência vs. gama de temperaturas, vs. alterações da tensão de alimentação, vs. alterações de carga e envelhecimento durante 10 anos, é inferior a ±25 ppm para frequências até 125 MHz e inferior a ±30 ppm para frequências superiores a 125 MHz. A gama de controlo de frequência é superior a ±30 ppm, respetivamente ±35 ppm. Por conseguinte, existe uma gama de tração absoluta (APR) de mais de ±5 ppm, o que garante que o oscilador se manterá bloqueado na frequência nominal em todas as condições e ao longo de toda a sua vida útil. A utilização de um VCXO de 100 MHz com baixo ruído de fase bloqueado em fase com um OCXO de 10 MHz de estabilidade apertada e baixo ruído, como o OCXO de baixo ruído de fase da série O-30 da KVG, proporciona as vantagens de ambos os dispositivos: a boa estabilidade geral da frequência e o excelente desempenho de ruído de fase próximo da portadora do dispositivo OCXO de 10 MHz e, para frequências de desvio superiores a 1 kHz, a baixa potência e o excelente ruído de fase do dispositivo VCXO de 100 MHz. Características Sinal de saída: Onda sinusoidal verdadeira Ruído de fase típico a 100 Hz de desvio da portadora < -123 dBc/Hz; "Piso de ruído" típico @ 100 kHz offset de portadora ± 40 ppm Tensão de alimentação 5 V. Aplicações Sistemas de radar Elementos de rede e sincronização
