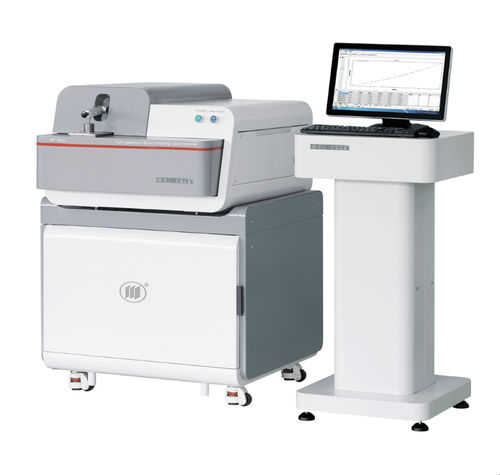

Espectrômetro de emissão atômica WY-9000

de emissão ópticaOESde emissão óptica por centelhamento

Visão geral do produto
Espectrômetro de emissão óptica de leitura direta WY-9000/9500 para análise de metais e ligas. Câmara ótica a vácuo (reduz absorção por O2 <200 nm) e controle de temperatura constante (34°C) aumentam estabilidade e limites de deteção para elementos como C, P e S. Canais configuráveis por software sem alteração de hardware. Fonte de luz digital integrada suporta modos múltiplos de excitação (faísca, arco, arc-like) para elementos principais, em alta concentração, traços e ultratraços. Software Windows com interface em chinês, funções de base de dados e transferência de dados em rede.

Especificações principais
Estrutura ótica: sistema de espectro completo Paschen–Runge (vácuo)
Faixa de comprimento de onda: 160–800 nm
Distância focal da grade: 401 mm
Densidade da grade: 2400 linhas/mm
Dispersão (1ª ordem): 1,1 nm/mm
Detector: Múltiplos CCDs lineares de alto desempenho
Fonte de luz: Excitação por faísca totalmente digital (100–1000 Hz; pulso 1–100 A)
Abertura de excitação: 12 mm; pulso de argônio, ignição por jato com purga automática
Condições ambientais: 10°C–30°C; 20%–80% UR
Alimentação: AC 220V / 50Hz
Pureza do argônio: 99,999%
Dimensões (exemplos): 700×800×450 mm (bancada), 850×870×1175 mm (variante)

Fonte de luz e excitação
Fonte de faísca totalmente digital de estado sólido com energia e frequência ajustáveis continuamente. Descarga pulsada de alta frequência (1–100 A) adequada para várias gamas de concentração. Pulso de argônio e purga automática reduzem contaminação e melhoram repetibilidade.

Vantagens

• Projeto de alta resolução (foco longo, Paschen–Runge/Parabolic–Rowland e alto vácuo) para minimizar interferências e aumentar sensibilidade.
• Grades mecanicamente gravadas que permitem ordens superiores e seleção flexível de comprimento de onda.
• Eletrónica altamente integrada em chassis padronizado para baixa taxa de falhas e manutenção simplificada.
• Análise rápida e repetível; análise completa dos canais em ~30 segundos.
• Base de dados no software para consulta, impressão e transmissão remota de dados.
• Controlo térmico dos componentes óticos e armadilha de adsorção sólida para evitar contaminação por óleo/gás e garantir estabilidade a longo prazo.
• Canais configuráveis por software sem hardware adicional.
• Sistema de fornecimento de argônio otimizado reduz tempo de purga e consumo.
• DSP e processadores ARM de alto desempenho para aquisição ultrarrápida e monitorização em tempo real (temperatura, vácuo, pressão do argônio, estado da fonte).
• Suporte de eletrodos aberto e porta-amostras ajustável para diversas formas e tamanhos de amostras.

Configuração e acessórios (seleção)
Unidade principal do espectrômetro — Modelo: WY-9000 (ou WY-9500); Qtde: 1
Computador comercial — configuração mainstream; Qtde: 1 (ex.: Lenovo)
Impressora laser — PB A4; Qtde: 1
Bomba de vácuo — Modelo BSV-10; Qtde: 1
Prensa-cabos KF25 (3), KF16 (2)
Tubo de ligação a vácuo φ19–25; Válvula de aperto a vácuo GYC-JQ25; Válvula de filtro; Regulador de argônio YQY-12; Conector rápido M10×1 φ6; Tubulação de argônio (~2 m); Cabo Ethernet; Cabos de alimentação

Documentação ao usuário

• Pendrive USB do software — 1
• Manual do usuário — 1
• Certificado de conformidade — 1
• Certificado de garantia — 1
• Relatório de aceitação de instalação — 1

Especificações técnicas

• Modelo: WY-9000 / WY-9500
• Faixa de comprimento de onda: 160–800 nm
• Distância focal da grade: 401 mm; densidade: 2400 linhas/mm; dispersão: 1,1 nm/mm
• Detector: Múltiplos CCDs lineares de alto desempenho
• Fonte: Excitação por faísca totalmente digital, 100–1000 Hz, pulso 1–100 A
• Controle de temperatura da câmara ótica: 34°C
• Requisito de argônio: pureza 99,999%
• Ambiente de trabalho: 10°C–30°C, 20%–80% UR
• Alimentação: AC 220V / 50Hz
• Velocidade típica de análise: composição elementar completa em ~30 s
