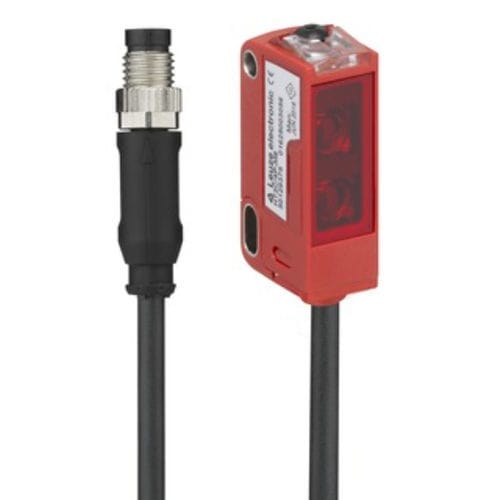

Sensor fotoelétrico difuso ODT3C.3/L6-200-M8

com supressão de fundoretangularluz vermelha

Produto
ODT3C.3/L6-200-M8 - sensor de distância por reflexão difusa com supressão de fundo que fornece saída de valor de medida via IO-Link e duas saídas de comutação independentes.

Dados básicos
Série: 3C
Princípio de funcionamento: sensor de distância por reflexão difusa com supressão de fundo

Versão especial
2 saídas de comutação independentes; Saída de valor de medição via IO-Link

Dados ópticos
Erro preto-branco: < ± 3 mm
Faixa de operação (garantida): 0,01 ... 0,15 m
Faixa de ajuste: 30 ... 150 mm
Trajeto do feixe: Focalizado
Fonte de luz: LED, vermelho (645 nm)
Formato do sinal transmitido: Pulsado
Grupo LED: Grupo isento (seg. EN 62471)
Tamanho do ponto de luz [à distância do sensor]: 10 mm x 10 mm [100 mm]
Geometria do ponto: quadrado
Foco: Fixo (distância focal 150 mm)

Dados de medição
Faixa de medição: 30 ... 150 mm
Resolução: 1,0 mm
Precisão: -3 ... 3 mm
Reprodutibilidade (1 sigma): 1 ... 1,4 mm
Saída de valor de medição: via IO-Link
Princípio óptico de medição: Triangulação

Dados elétricos
Proteção: Proteção contra inversão de polaridade; Protegido contra curto-circuito

Dados de desempenho
Tensão de alimentação UB: 12 ... 30 V DC
Ripple residual: 0 ... 15 % (de UB)
Corrente em circuito aberto: 0 ... 25 mA

Saídas
Número de saídas de comutação digitais: 2

Saídas de comutação
Tipo: Saída de comutação digital
Corrente máxima de comutação: 100 mA

Saída de comutação 1
Elemento de comutação: Transístor, push-pull
Princípio de comutação: IO-Link / comutação com luz (PNP) / comutação com escuridão (NPN)

Saída de comutação 2
Elemento de comutação: Transístor, push-pull
Princípio de comutação: Comutação com luz (PNP) / comutação com escuridão (NPN)

Comportamento temporal
Frequência de comutação: 750 Hz
Tempo de resposta: 0,66 ms
Atraso de prontidão: 300 ms
Jitter de resposta: 170 µs

Interface / IO-Link
Tipo: IO-Link
Modo COM: COM3
Perfil: Smart sensor profile
Tempo de ciclo mínimo: COM3 = 0,6 ms
Tipo de frame: 2.V
Especificação: V1.1
ID do dispositivo: 2200
Suporte a modo SIO: Sim

Ligação
Número de ligações: 1

Ligação 1
Função: Saída de sinal / Alimentação
Tipo de ligação: Cabo com conector
Comprimento do cabo: 200 mm
Revestimento: PUR
Cor do cabo: Preto
Secção do condutor: 0,2 mm²
Tamanho da rosca: M8
Tipo: Conector macho metálico, 4 pinos

Dados mecânicos
Dimensões (L x A x P): 11,4 mm x 34,2 mm x 18,3 mm
Material da caixa: PC-ABS (plástico)
Tampa da lente: PMMA
Peso líquido: 20 g
Cor da caixa: Vermelho
Fixação: Montagem por furo; dispositivo de montagem opcional
Binário de aperto recomendado (M3): 0,9 N·m
Compatibilidade de materiais: ECOLAB

Operação e indicação
Indicação: 2 LED
Controles operacionais: Botão Teach (funções: comutação claro/escuro; ajuste de alcance)

Dados ambientais
Temperatura ambiente, operação: -40 ... 60 °C
Temperatura ambiente, armazenamento: -40 ... 70 °C

Certificações
Nível de proteção: IP67; IP69K
Classe de proteção: III
Aprovações: c UL US
Normas aplicadas: IEC 60947-5-2

Especificações técnicas

• Modelo: ODT3C.3/L6-200-M8
• Série: 3C
• Faixa de medição: 30–150 mm
• Resolução: 1,0 mm
• Precisão: ±3 mm
• Saída: IO-Link + 2 saídas de comutação digitais (máx. 100 mA)
• Tensão de alimentação: 12–30 V DC
• Ligação: M8, 4 pinos, cabo 200 mm (PUR)
• Caixa: PC-ABS, vermelho; dimensões 11,4 x 34,2 x 18,3 mm; peso líquido 20 g
• Proteção: IP67 / IP69K
• Temperatura de operação: -40 … 60 °C
