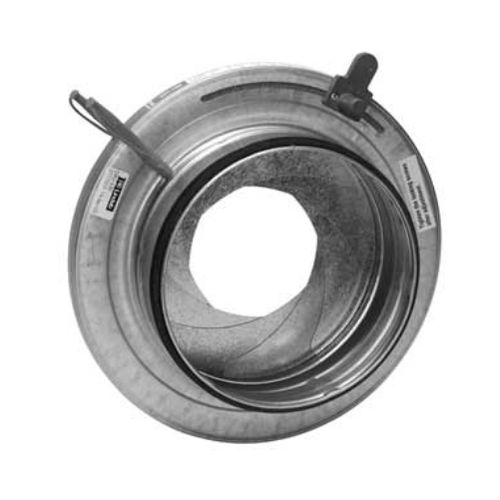

Controlador de vazão de ar de regulação DIRU

de balanceamentomanualcircular

O amortecedor DIRU com medidor de caudal permite medir o caudal de ar. O DIRU apresenta as seguintes características: baixo nível de ruído, fluxo centrico, bicos de medição fixos para uma medição precisa do caudal e está equipado com dispositivos de regulação que podem ser totalmente abertos, o que significa que não são necessárias tampas de limpeza. Cumpre a classe de estanqueidade C. O gráfico de dimensões deve ser utilizado para determinar a queda de pressão no amortecedor com medidor de caudal e para fornecer informações sobre o nível de ruído em diferentes configurações. Ao equilibrar o sistema, deve ser utilizado o gráfico de equilíbrio. Existe um manual separado com instruções de montagem, medição, equilíbrio e manutenção para amortecedores com medidor de caudal. As lâminas do regulador formam um flange de medição que permite medir o caudal. Medindo a diferença de pressão entre os bicos de medição, é possível, através da equação indicada no regulador, calcular o caudal q [l/s]. O valor de regulação do amortecedor e o fator de correção (fator k) são o mesmo número, o que significa que não é necessário consultar um gráfico para obter o fator k a partir de um valor de regulação. O fluxo de ar é regulado através de uma alavanca. O Ø 80–630 cumpre a classe de pressão A na posição fechada. Material O regulador de fluxo é fabricado em chapa de aço galvanizado por imersão a quente. Instalação Tenha em conta a distância reta necessária antes ou depois de qualquer obstrução, conforme indicado no cartão anexado aos bicos de medição, para obter uma medição precisa do caudal. Limpeza Ao abrir totalmente o regulador, obtém-se acesso à conduta. Não se esqueça de reajustar o regulador após a limpeza.
