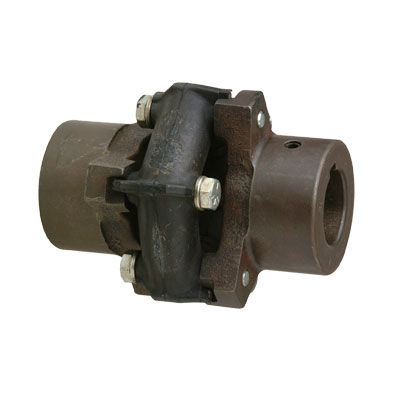

Acoplamento de elastômero Saga series

torcionalmente flexívelpara eixo de transmissãopara correção de alinhamento

O design apresenta elementos em forma de donut de borracha hexagonal ou octogonal com inserções metálicas posicionadas em cada ápice durante o processo de vulcanização. Estes insertos metálicos transportam os parafusos reais que fixam o elemento aos dentes nos cubos cilíndricos fundidos. Os insertos embutidos também possuem dentes que se conectam com as superfícies conjugadas nos cubos, de modo que os parafusos axiais possam ser facilmente torcidos durante a montagem sem torcer a borracha para além dos limites de sua elasticidade. A borracha entre cada ápice é pré-comprimida, por isso é muito mais durável às tensões decorrentes das diversas formas de desalinhamento e vibrações de torção. Enquanto o acoplamento Saga é normalmente associado a aplicações eixo a eixo, adaptações para montagem de flanges e volantes de inércia podem ser feitas. Além disso, está disponível uma versão de eixo flutuante para utilização em vez de um eixo de acionamento de junta universal com acoplamento de torção separado. Os seus elementos também podem ser empilhados em série para utilização em aplicações com desalinhamentos paralelos transitórios extremos ou permanentes, ou onde a dinâmica de torção exija um elemento extremamente macio para um amortecimento adequado e/ou desacoplamento vibratório. A rigidez da borracha de 60, medida em relação a Shore A por durômetro, cobre a maioria dessas situações. Acoplamento elastomérico tipo pré-compressão Menor rigidez de torção (que outros acoplamentos de borracha em compressão) Não é igual para aplicações de alto choque start/stop As aplicações incluem: dispositivos acionados por pistão, compressores, unidades de esmagamento violento
