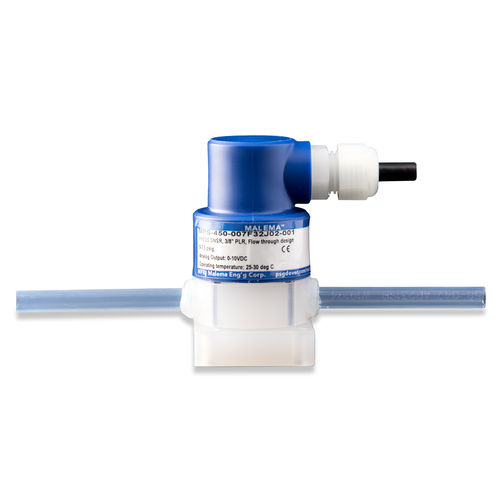

Sensor de pressão 4–20 mA MPS-450

0–10 V24 Vccpara gás

Visão geral do produto
A série Malema MPS-450 fornece monitoramento preciso de pressão para sistemas de processo de alta pureza, usados em semicondutores e tecnologias avançadas. Componentes molhados não metálicos (PFA, PTFE, FFKM) evitam contaminação. Disponível em portas únicas ou em configuração de fluxo em linha com conexões tubo, pilar ou flare.

Características

• Materiais em contato: PFA, PTFE, FFKM para compatibilidade química em ambientes de alta pureza
• Opções de design: porta única e fluxo em linha
• Adequado para gases e líquidos sem mudança de fase
• Precisão ±1% FS; repetibilidade ±0,5% FS; proteção IP64

Aplicações

• Chemical and Mechanical Planarization (CMP)
• Deposição electroless
• Processos de ataque úmido (wet etch)
• Limpeza úmida e sistemas de distribuição química
• Sistemas de mistura química
• Monitoramento de água ultra-pura

Conexões de fluido
Tubo, Pilar, Flare

Tamanhos (Tabela)
Tamanhos | 1/4\" | 3/8\" | 1/2\" | 3/4\" | 1\"
Porta única | X | X | X | |
Fluxo em linha | X | X | X | X | X

Especificações de desempenho (Tabela)
Precisão | ±1% FS
Repetibilidade | ±0,5% FS
Temperatura ambiente | 0–50°C
Temperatura do meio | 10–70°C
Fluidos mensuráveis | Gases ou líquidos sem mudança de fase
Pressão máxima de operação | Depende da faixa; tipicamente +2 bar sobre a pressão máxima
Grau de proteção | IP64

Especificações elétricas (Tabela)
Opções de saída | Analógico — loop de corrente passivo 4–20 mA ou 0–10 V CC
Alimentação | 24 V CC ±10%
Consumo | Máx 30 mA @ 24 V CC
Cabo | 1 m, 3 m ou comprimento personalizado com jaqueta PVC disponível

Especificações técnicas

• Brand: Malema
• Model: MPS-450
• Materiais em contato: PFA, PTFE, FFKM
• Opções de design: porta única ou fluxo em linha
• Opções de conexão: tubo, pilar, flare
• Fluidos adequados: Gases ou líquidos sem mudança de fase
• Faixa de temperatura ambiente: 0–50°C
• Temperatura de operação do meio: 10–70°C
• Precisão: ±1% FS
• Repetibilidade: ±0,5% FS
• Pressão máxima de operação: Depende da faixa; tipicamente +2 bar sobre a pressão máxima
• Proteção de ingresso: IP64
• Saída: Loop de corrente passivo 4–20 mA ou 0–10 V CC
• Alimentação: 24 V CC ±10%
• Consumo: Máx 30 mA @ 24 V CC
• Opções de cabo: 1 m, 3 m ou comprimento personalizado, jaqueta PVC
