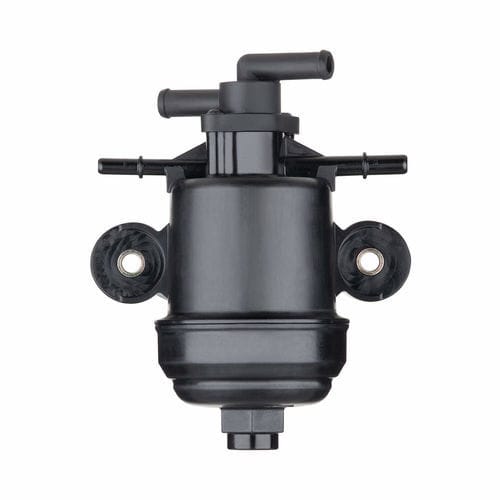

Filtro para AdBlue Urea filter module

de membranapara condições extremaspara máquina de obras

Visão geral
Em máquinas de construção e agrícolas, os filtros para solução de ureia devem apresentar alto desempenho sob cargas pesadas. A MANN+HUMMEL desenvolveu um novo módulo de filtro de ureia compacto concebido para atender a esses requisitos específicos e fornecer proteção confiável para sistemas de Redução Catalítica Seletiva (SCR).

Objetivo e benefícios
O módulo garante partida rápida do sistema, operação robusta, intervalos de manutenção coordenados e proteção eficiente da bomba de alimentação de ureia. Ele trata riscos comuns de contaminação (por ex. ambiente de enchimento contaminado, ventilação insuficiente do tanque) e as crescentes exigências de gestão térmica em aplicações off‑highway.

Ventilação (operação no lado de sucção)
O módulo pode ser usado em aplicações no lado de sucção onde a pressão pode cair abaixo da ambiente. Uma membrana de ventilação hidrofóbica patenteada evita molhamento pela solução de ureia e direciona continuamente o ar para o lado limpo, evitando perda de nível de líquido e redução do desempenho do filtro. O desenho da membrana é selecionado de acordo com a sensibilidade ao ar e a pressão crítica do sistema SCR; a seleção é validada em um banco de ensaio dedicado para corresponder a capacidade de retenção de sujeira à aplicação.

Posição de instalação e capacidade de serviço
Dependendo das exigências do cliente, o módulo de filtro pode ser montado a montante (lado de sucção) ou a jusante (lado de pressão) da unidade SCR. O módulo pode ser posicionado fora do tanque de ureia em um local mais acessível para permitir acesso rápido e fácil durante a manutenção.

Estrutura do módulo de filtro de ureia

• 1 Saída do líquido de arrefecimento
• 2 Saída de ureia
• 3 Membrana de ventilação
• 4 Aquecedor hidráulico
• 5 Elemento de compensação
• 6 Entrada do líquido de arrefecimento
• 7 Entrada de ureia
• 8 Elemento de compensação
• 9 Elemento filtrante

Função confiável em baixas temperaturas
Para lidar com o risco de congelação (expansão da solução de ureia), a MANN+HUMMEL utiliza elementos de compensação protegidos por patente feitos de espuma EPDM para minimizar as forças de compressão na carcaça do filtro. Para degelo e prontidão térmica do sistema SCR o módulo oferece um aquecedor elétrico (rápido, saída imediata na partida a frio) ou um aquecedor hidráulico (mais lento, mas não sobrecarrega o sistema elétrico). A escolha depende da versão da máquina e de considerações económicas.

Aplicações e adoção
O módulo de filtro de ureia compacto destina‑se a veículos off‑highway como máquinas de construção e agrícolas. Representa uma solução de filtragem flexível e autónoma para proteger sistemas SCR e ajudar a cumprir os padrões de emissões atuais e futuros; clientes planejam equipar veículos com motores acima de 4,5 litros com este módulo.

Especificações técnicas

• Aplicação: filtração da solução de ureia / AdBlue para sistemas SCR em máquinas de construção e agrícolas
• Componentes chave: elemento filtrante, membrana de ventilação (hidrofóbica), elementos de compensação (espuma EPDM), aquecedor (elétrico ou hidráulico)
• Instalação: lado de sucção a montante ou lado de pressão a jusante do SCR; o módulo pode ser montado fora do tanque de ureia para acesso de serviço
• Ventilação: membrana hidrofóbica patenteada que evita o molhamento e direciona o ar para o lado limpo
• Gestão térmica: aquecedor elétrico (aquecimento rápido) ou aquecedor hidráulico (sem carga elétrica)
• Proteção a baixa temperatura: elementos de compensação em espuma EPDM protegidos por patente para acomodar a expansão por congelamento
• Validação de projeto: membrana de ventilação e capacidade de retenção de sujeira selecionadas em banco de ensaio dedicado para atender aos requisitos de pressão cliente/sistema
• Motores‑alvo: destinado a máquinas pesadas/off‑highway; adoção referenciada para motores >4,5 L
• Principais benefícios: tempo de arranque do SCR melhorado, operação robusta, intervalos de manutenção ajustados, proteção da bomba de alimentação, controlo da contaminação
