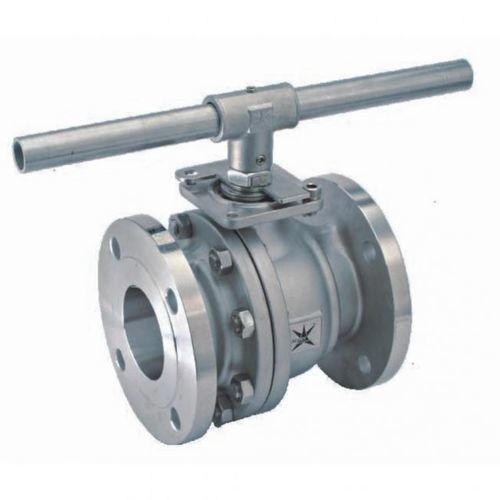

Válvula de esfera V90

manualreguladora de vazãoflangeada

Visão geral
Válvula de esfera flangeada de corpo partido com passagem total, projetada para indústrias de processo. A válvula incorpora o sistema de vedação de haste SealMax® de tripla vedação para operação com carga ativa (live-loaded), baixa manutenção e vida útil de ciclo estendida. Certificada contra incêndio conforme API 607 7th Edition. A base de montagem ISO 5211 totalmente usinada facilita a automação. Peças intercambiáveis com a linha Mars Series 90D reduzem o estoque de sobressalentes. Disponível em tamanhos de 1/2\" a 4\" e classes de flange ANSI Class 150, PN16 e PN40.

Especificações

• Projeto: Corpo partido, com flanges
• Passagem: Passagem total
• Faixa de tamanhos: 1/2\"–4\"
• Classe de flange: ANSI Class 150, PN16, PN40
• Materiais do corpo: CF8M, WCB
• Material da esfera: CF8M
• Assentos: RPTFE
• Material do haste: SUS 316
• Sistema de vedação da haste: SealMax® Triple-Sealing (haste piramidal, O-Ring, vedação em V/Chevron)
• Montagem: ISO 5211 (base totalmente usinada)
• Dispositivo antiestático: Padrão
• Segurança contra incêndio: Certificado API 607 7th Edition
• Conformidade: ISO 10497 3rd Ed., TA-Luft, ISO 15848-1, RoHS

Características

• Certificação fire-safe segundo API 607 7th Edition
• Sistema SealMax® de tripla vedação para maior confiabilidade de vedação
• Base de montagem ISO 5211 totalmente usinada para integração de atuadores
• Esfera flutuante com vedação assistida por pressão
• Orifício de alívio na ranhura do haste para equilibrar a pressão da cavidade
• Vedações do corpo totalmente encapsuladas
• Peças intercambiáveis com Series 90D para simplificar a gestão de sobressalentes
• Haste à prova de ejeção (blow-out proof)
• Dispositivo antiestático entre haste e esfera, e haste e corpo
• Variante V-Port disponível para regulação precisa do fluxo

Aplicações

• Sistemas de automação e controlo de processos
• Óleo & gás, petroquímica e processos químicos
• Serviços críticos de emissões fugitivas (compatível com TA-Luft)
• Serviços desde alto vácuo a alta pressão
• Serviço em áreas perigosas que requerem proteção antiestática
• Aplicações de controlo de fluxo com configuração V-Port

Especificações técnicas

• Série: Series 90
• Projeto: Corpo partido, com flanges
• Passagem: Passagem total
• Tamanhos disponíveis: 1/2\" a 4\"
• Classes de flange: ANSI Class 150, PN16, PN40
• Materiais do corpo: CF8M, WCB
• Material da esfera: CF8M
• Material dos assentos: RPTFE
• Material do haste: SUS 316
• Vedação do haste: SealMax® Triple-Sealing (haste piramidal, O-Ring, vedação em V/Chevron)
• Base de montagem: ISO 5211 (totalmente usinada)
• Dispositivo antiestático: Padrão
• Certificação de segurança contra incêndio: API 607 7th Edition
• Outras conformidades: ISO 10497 3rd Ed., TA-Luft, ISO 15848-1, RoHS
