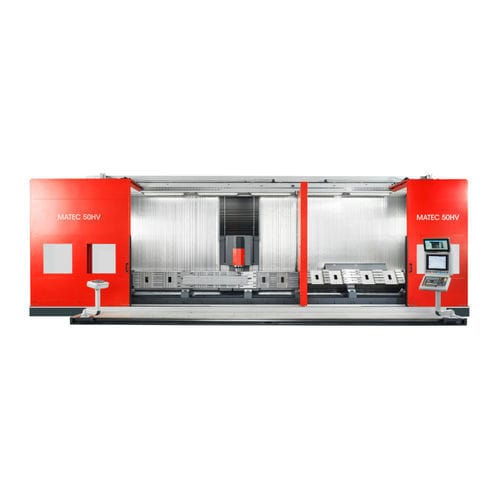

Centro de usinagem CNC de 3 eixos HV series
verticalHSK-100SK50

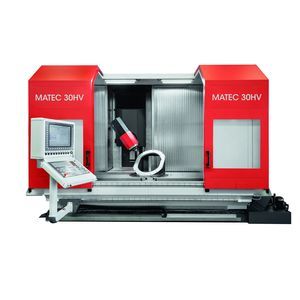

centro de usinagem CNC de 3 eixos
centro de usinagem CNC de 3 eixos
Guardar nos favoritos
Comparar

Mais informações no site da matec Maschinenbau

Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Cone
SK50, HSK-100
Número de ferramentas
40 ferramentas, 60 ferramentas
Outras características
de alto desempenho, de alta potência
Curso X

MÁX: 12.500 mm
(492 in)

MÍN: 1.500 mm
(59 in)

Curso Y

825 mm, 1.025 mm, 1.125 mm, 1.225 mm, 1.630 mm
(32 in, 40 in, 44 in, 48 in, 64 in)

Curso Z

800 mm, 1.100 mm, 1.300 mm, 1.350 mm, 1.850 mm
(31 in, 43 in, 51 in, 53 in, 73 in)

Velocidade de rotação

MÁX: 15.000 rpm
(94.248 rad.min-1)

MÍN: 8.000 rpm
(50.265 rad.min-1)

Potência

MÁX: 96 kW
(130,52 hp)

MÍN: 37 kW
(50,31 hp)

Velocidade de avanço no eixo X

30.000 mm/min, 48.000 mm/min
(20 in/s, 31 in/s)

Velocidade de avanço no eixo Y

30.000 mm/min, 48.000 mm/min
(20 in/s, 31 in/s)

Velocidade de avanço no eixo Z

30.000 mm/min, 48.000 mm/min
(20 in/s, 31 in/s)

Capacidade máx. da mesa

1.000 kg, 1.500 kg, 2.500 kg
(2.205 lb, 3.307 lb, 5.512 lb)

Peso máx. das ferramentas

20 kg
(44,1 lb)

Precisão de posicionamento

0,01 mm
(0 in)

Repetibilidade

0,003 mm
(0 in)

Descrição

cabeça giratória CNC de 1 eixo, infinitamente variável Controlo CNC Heidenhain TNC 640 Binário: máx. 306 Nm Accionamentos dos eixos com acionamento por fuso de esferas Guias lineares de rolos em todos os eixos Sistemas de medição direta do percurso Mesa da máquina standard com ranhuras em T Área de trabalho totalmente protegida com teto Transportador de aparas Unidade de refrigeração Opções para a máquina básica Cabeça giratória Cabeça giratória CNC dinâmica com acionamento direto Eixo motorizado Eixo do motor de maior potência - Binário: até max. 690 Nm Sistema de acionamento Eixo X com acionamento linear Eixo X com acionamento por cremalheira e pinhão

---
