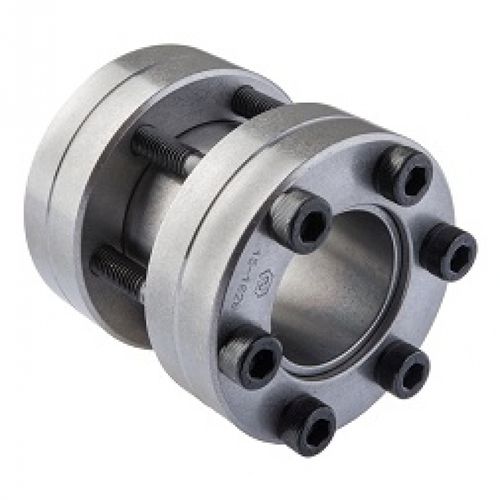

Acoplamento rígido MAV 1004 para eixopara eixo de transmissãocom luva
Guardar nos favoritos
Comparar
Características
- Tipo
- rígido
- Aplicações previstas
- para eixo
- Fixação
- com luva
- Torque
MÍN: 170 Nm
(125,3856 ft.lb)MÁX: 15.000 Nm
(11.063,4322 ft.lb)
Descrição
acoplamento rígido eixo a eixo
baixa capacidade
desenho em três partes
cónicas (auto-travamento) e parafusos oleosos
é possível a ligação de veios com diâmetros diferentes, através de anel interior com furo escalonado ou manga de adaptação
tolerância de veios: h7 - h9
poços superfície de peixe-rei Ra < 3.2 μm
eixos - superfícies de contacto de acoplamento: oleado (μ = 0,12)
Composição
anel interior ranhurado
anel exterior frontal
anel exterior traseiro
conjunto de parafusos de cabeça de tomada, grau 12,9
---
Catálogos
MAV - SD and rigid couplings
44 Páginas
