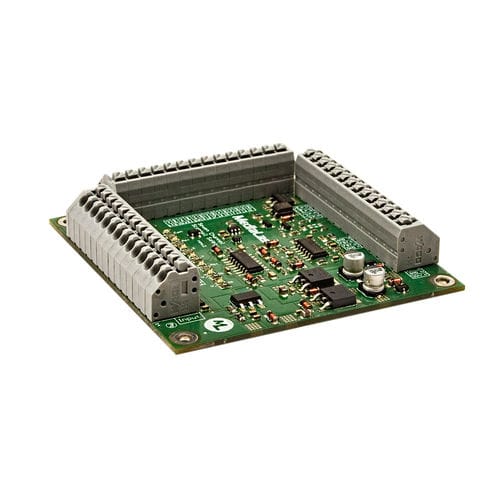

Controlador de laser SafeGuard Pro

Placa de segurança contra falhas de scan "SafeGuard Pro" de acordo com 60825-1 O SafeGuard Pro também existe no caso de haver uma falha das unidades XY galvo para restaurar a segurança do laser o mais rápido possível. A placa pode ser integrada em praticamente qualquer sistema galvo para o qual os sinais de retorno são disponibilizados Como um sistema de deflexão pode emitir um feixe laser estacionário em caso de falha, todos os lasers devem ser desligados automaticamente ou apagados, a fim de evitar o aumento da classe do laser do equipamento laser. Isto envolve os sinais de feedback que são normalmente disponibilizados pelos condutores galvo que estão a ser captados e lidos. Se forem detectados eixos fixos de galvo, todas as linhas de modulação são desligadas dentro de um período de espera de aproximadamente 20ms, e as emissões do laser são assim definidas para zero. Se não houver linhas de modulação disponíveis nos lasers, então um interruptor mecânico pode ser ajustado através de uma saída do obturador, que bloqueia o feixe do laser. Assim, a norma EN 60825-1 é cumprida em ambos os casos As saídas de modulação são ativadas. Isto significa que se houver uma falha na fonte de alimentação, os lasers se desligarão automaticamente Para manutenção, está disponível uma entrada "Override", que suspende a função de segurança. Além disso, existe uma entrada "Interlock" na régua de terminais, que pode ser utilizada para o controlo remoto, para, por exemplo, integrar um interruptor de paragem de emergência. Se a entrada permanecer aberta, então a saída a laser é desligada. Se a entrada estiver em ponte, então os sinais de modulação são aprovados.
