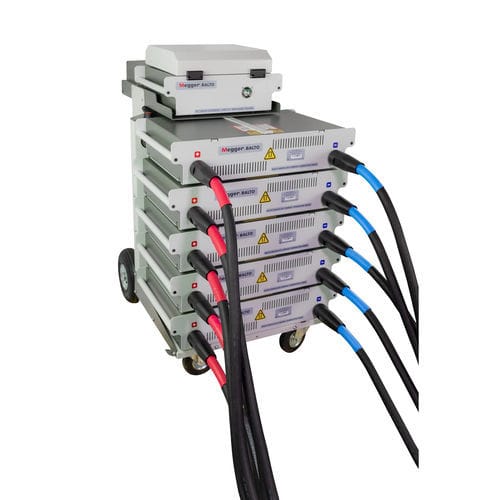

Aparelho de teste de corrente BALTO Modular

manualde disjuntorpor injeção primária

- Unidade de controlo com terminal de operação de fácil utilização - Unidade(s) de energia: 4.000 A cada - Fonte de energia a partir de baterias, tampão através de ultra-caps e carregador(es) de baterias - Ligação com o disjuntor CC de alta velocidade por cabos flexíveis específicos de alta corrente - Gerador de corrente: Conversores de corrente DC/DC - Declive ascendente de corrente de acordo com a IEC 61992-2 (Subestações de tracção) e IEC 60077-2 (Material Circulante) - Parâmetros ajustáveis da corrente de disparo do disjuntor - Interfaces USB e Ethernet RJ45 - BALTO Win - Software de comunicação para PC - Ligação por medida para disjuntores de alta velocidade - Patentes internacionais registadas O disjuntor CC de alta corrente BALTO Modular foi desenvolvido para gerar, e injectar no circuito, correntes de teste CC muito altas e precisas, a fim de realizar testes funcionais em disjuntores CC de alta velocidade. Estas correntes muito altas são injectadas no circuito principal dos disjuntores CC de alta velocidade e permitem o controlo de todo o circuito incluindo os elementos de medição, conversores de corrente, e relés de protecção. Concebido a pensar no utilizador, este inovador sistema Megger BALTO é utilizável até 4000 A, o que responde aos desafios dos fabricantes e utilizadores de disjuntores de alta velocidade DC. Para satisfazer ainda mais os requisitos encontrados no mercado, o BALTO Modular foi sujeito às especificações elaboradas com base nos pedidos dos fabricantes de disjuntores CC de alta velocidade e de vários operadores ferroviários/de comboios e empresas de transportes públicos. Como tal,
