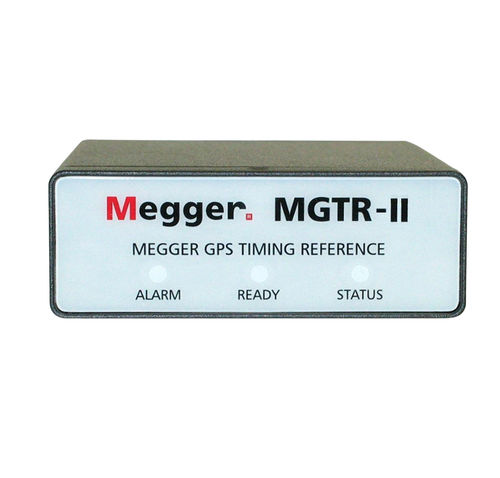

Receptor de código temporal MGTR-II

GPSde satélitede referência

A referência de temporização GPS MGTR-II é um sistema receptor de satélite GPS pequeno, leve e portátil, projetado especificamente para realizar testes de ponta a ponta de esquemas de proteção de linha com os sistemas de teste de relé Megger SMRT, MPRT e PULSAR. O MGTR-II fornece um pulso de saída programado (POP) preciso, com 100 nanossegundos de resolução. Esse pulso de saída fornece uma sincronização de disparo de dois ou mais sistemas de teste SMRT, MPRT ou PULSAR a menos de ±1 µ segundo do Tempo Universal Coordenado (UTC). O MGTR-II consiste em um receptor de sincronização GPS de 12 canais integrado à lógica de interface e sincronização controlada por microprocessador e pode rastrear todos os satélites GPS disponíveis. A lógica de interface e temporização controlada por microprocessador obtém informações precisas de temporização. Além disso, o MGTR-II fornece uma mensagem de tempo serial padrão de 1 pulso por segundo (PPS) e ASCII, uma marcação de tempo de evento externo, um sinal de saída de código de tempo serial IRIG-B e, o mais importante, um pulso de saída programável para a realização de testes de ponta a ponta. A unidade é fornecida com um cabo de 15,2 m (50 pés) de comprimento e uma antena de alto desempenho e imunidade a ruídos para todos os climas, com um pré-amplificador de baixo ruído integrado. A antena é fornecida com um suporte de antena de 4 polegadas de altura. É possível controlar o MGTR-II por meio de uma conexão serial RS-232 padrão e do software fornecido, que também permite o controle e a comunicação com a unidade.
