Testador multifuncional IMT100

de isolamentode continuidadeelétrico

Resumo

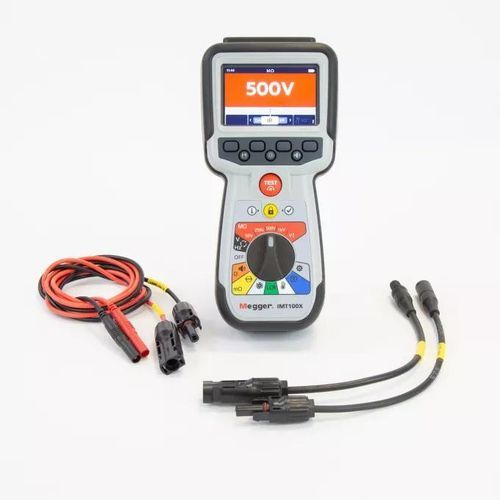

A família IMT100 (IMT100 e IMT100X) é um testador multifuncional portátil que combina medições de baixa resistência (DLRO), continuidade e resistência de isolamento num único equipamento. Concebido para locais industriais e intervenções em coberturas fotovoltaicas, suporta métodos de 2, 3 e 4 terminais e possui caixa com proteção IP54. A variante IMT100X adiciona Bluetooth Low Energy (BLE) para transmissão segura ao CertSuite Asset.

Principais características

• Três funções num só: DLRO (baixa resistência), continuidade e resistência de isolamento.
• Resistência de isolamento até 200 GΩ com resolução de 0,1 kΩ.
• Deteção rápida de circuitos energizados e inibição do teste para evitar danos se ligado a circuitos sob tensão ou entre fases.
• Ecrã gráfico a cores para operação intuitiva e testes go/no-go.
• Construção IP54 para uso em telhados e locais de obra; fornecido em estojo industrial.
• Memória interna para até 256 testes e exportação por USB.

Testes conectados (IMT100X)
O IMT100X fornece conectividade BLE para transmissão segura e integração com CertSuite Asset para gestão de locais, relatórios e certificação. Capacidades conectadas incluem:

• Transmissão em direto dos resultados durante a medição.
• Organizar resultados por local, string ou ativo e usar templates para testes repetitivos.
• Aceder aos resultados através da app móvel CertSuite Asset ou conta web.
• Comunicação Bluetooth segura sem cabos; CertSuite Asset Lite incluído, opção de upgrade disponível.

Alimentação e bateria

• Fornecido com seis células NiMH recarregáveis e carregador de rede (>1200 testes de isolamento ou continuidade por carga).
• Compatível com seis pilhas alcalinas 1,5 V (AA), pilhas de lítio 1,5 V (LiFeS2) ou células NiMH 1,2 V quando necessário.

Funções de teste e intervalos

• Testes de isolamento: tensões selecionáveis 50 V, 250 V, 500 V e 1 kV e tensão variável selecionável pelo utilizador.
• Terminal guard para deteção de corrente de fuga (resolução 0,1 μA) para reduzir erro de medição.
• Modos de isolamento: IR, PI (1–10 min), DAR (ex. 30 s / 60 s), testes temporizados T(s) 1–10 min, teste trifásico 3P.
• Continuidade: correntes de teste 20 mA ou 200 mA; modos unidirecionais, bidirecionais e trifásicos.
• DLRO: gama mΩ com corrente de teste 200 mA; modos manual/auto e uni/bi-direcionais, mais DLRO trifásico.
• Medição de temperatura e compensação; termopar fornecido tipo T por defeito (configurável para J e K).

Acessórios e cabos fornecidos
Fornecido com conjunto completo de cabos de teste destacáveis e acessórios intercambiáveis: conectores PV, sonda remota, conjunto de cabos para isolamento, garras/sondas Kelvin para DLRO e sonda de temperatura.

Segurança, normas e aplicações

• Cumpre IEC 61010 e EMC IEC 61326; cobertura IEC 62446 para PV quando usado com os acessórios necessários.
• Cumpre UN ECE R100 para ensaios em veículos híbridos/eléctricos.
• Classificação CAT III 600 V até 3000 m e tensões de sistema até 1000 V AC/DC.
• Destinado a instalações fotovoltaicas, comissionamento industrial, manutenção e verificação.

Firmware, atualizações e armazenamento
O firmware pode ser actualizado pelo utilizador via USB; o instrumento suporta actualização automática se um pacote de actualização estiver presente. Testes armazenados são exportáveis por USB; versões de firmware/GUI/medição são documentadas com os pacotes de actualização quando aplicável.

Diagnóstico e resolução de avarias
Alertas incorporados e guia de ajuda para condições comuns: perda de ligação durante o teste, falha de exportação, fusível em falha, bateria fraca/falha de carga e bloqueios por detecção de tensão. Limiares de bloqueio inibem testes se for detectada tensão acima dos limites configurados (bloqueio típico a 20 V; bloqueio de isolamento configurável para 20 V, 30 V, 50 V ou 75 V).

Documentação e materiais de suporte
Ficha técnica e manual do utilizador fornecidos. Documentação técnica adicional e suporte disponíveis online.

Especificações técnicas

• Modelos: IMT100 / IMT100X
• Resistência de isolamento: até 200 GΩ (resolução 0,1 kΩ)
• Tensões de ensaio de isolamento: 50 V, 250 V, 500 V, 1 kV; variável selecionável
• Resolução deteção guard: 0,1 μA
• Correntes de continuidade: 20 mA, 200 mA
• Corrente DLRO: 200 mA (gama mΩ)
• Modos de isolamento: IR, PI, DAR, T(s), 3P
• Compensação de temperatura: termopar tipo T fornecido (configurável J/K)
• Armazenamento: até 256 testes; exportável via USB
• Conectividade: Bluetooth Low Energy (apenas IMT100X)
• Alimentação: 6 × NiMH recarregáveis; compatível com AA / LiFeS2
• Protecção: IP54
• Conformidade: IEC 61010, EMC IEC 61326, IEC 62446 (PV com acessórios), UN ECE R100
• Tensões admitidas: até 1000 V AC/DC; CAT III 600 V até 3000 m
• Acessórios incluídos: cabos destacáveis, garras/sondas Kelvin, conectores PV, sonda remota, sonda temperatura, estojo
