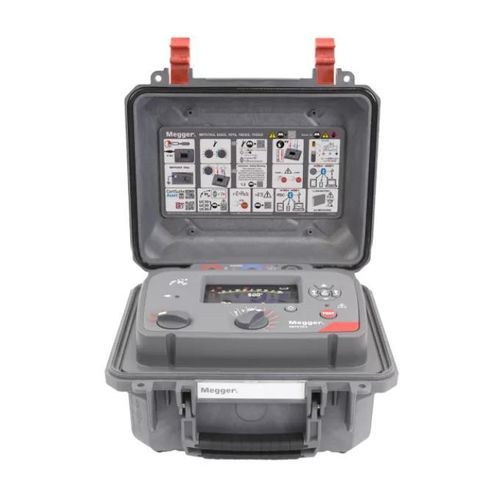

Medidor de resistência de isolamento portátil MIT series

de bancadapara motor elétrico

Visão geral
Realize testes de isolamento essenciais com rapidez e precisão em motores, transformadores, cabos e outros ativos elétricos. A linha inclui dois modelos: MIT515 (até 5 kV) e MIT1015 (até 10 kV). Esses instrumentos suportam resistência de isolamento, razão de absorção dielétrica (DAR) e índice de polarização (PI). A família Essential foi projetada para aplicações industriais, OEM e utilities, com operação simples e classificação de segurança CAT IV 600 V.

Principais recursos

• PI Predictor™ estima valores de PI em minutos e pode reduzir o tempo do teste PI em até 50% para maior produtividade.
• Modo RE>Act™ (patente em pedido): monitora a corrente de reabsorção para garantir medições precisas e evitar resultados de aprovação/reprovação incorretos e tensões de retorno perigosas.
• Imunidade a ruído de 3 mA para resultados estáveis em locais industriais ou de distribuição até 45 kV.
• Corrente fixa de queima/carga de 3 mA; sem armazenamento interno (projetado para testes go/no-go simples).
• Terminal de guard de alto desempenho para precisão em condições de alto vazamento.
• Carcaça robusta e proteção IP65 (tampa fechada) contra choques, poeira e ambientes severos.
• Segurança do operador: classificação CAT IV 600 V, detecção de circuito energizado e bornes traváveis.

Modos de teste

• Resistência de isolamento (IR)
• Relação de absorção dielétrica (DAR)
• Índice de polarização (PI)

Modelos e diferenças

• MIT515 — tensão máxima de saída até 5 kV.
• MIT1015 — tensão máxima de saída até 10 kV.
• Ambos os modelos compartilham os mesmos recursos e modos de teste; a única diferença é a tensão máxima de saída.

Aplicações
Testes de isolamento de rotina em motores, transformadores, cabos e outros ativos elétricos em ambientes industriais, OEM e utilities que exigem ensaios simples e confiáveis.

Documentação do produto (disponível)

• Ficha técnica (inglês)
• Manual do usuário (inglês)
• Notas de aplicação sobre RE>Act e PI Predictor

Destaques de FAQ

• Megger oferece três linhas: Essential (simples, sem armazenamento interno), Advanced (modos adicionais e armazenamento) e Expert (para ambientes ruidosos, alta corrente de queima ou testes remotos).
• Instrumentos Essential não possuem memória interna nem exportação de dados; escolha Advanced ou Expert para essas funções.
• Após escolher a linha, selecione a tensão de teste requerida (5 kV ou 10 kV).

Especificações técnicas

• Brand: Megger
• Modelos: MIT515, MIT1015
• Modos de teste: IR, DAR, PI
• PI Predictor™: reduz o tempo do teste PI (estima valores PI)
• RE>Act™: monitora a corrente de reabsorção para decisões de aprovação/reprovação precisas e prevenir tensões de retorno perigosas
• Corrente de queima/carga: fixa 3 mA
• Imunidade a ruído: 3 mA (suporta locais até 45 kV)
• Terminal de guard: alto desempenho para condições de alto vazamento
• Proteção ambiental: IP65 (tampa fechada)
• Segurança: CAT IV 600 V, detecção de circuito energizado, bornes traváveis
• Memória a bordo: nenhuma (sem armazenamento interno nem exportação direta na linha Essential)
• Tensão máxima de saída: MIT515 até 5 kV; MIT1015 até 10 kV
