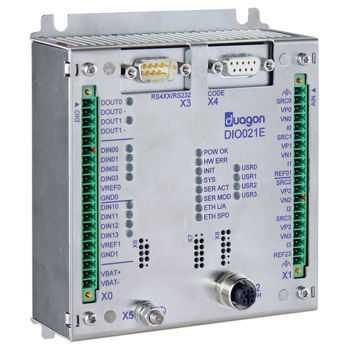

Módulo E/S analógico DIO021E

digitalEthernetserial

O DIO021E é uma E/S remota com 8 entradas digitais, 2 saídas digitais e 4 entradas analógicas, que é controlada através de uma interface Ethernet. Todas as entradas digitais podem ser utilizadas como PWM ou contador de eventos. As duas saídas digitais são isoladas e permitem um fluxo de corrente bidirecional. As entradas analógicas podem ser utilizadas para tensão (±10 V), corrente (±20 mA) ou medições resistivas (10Ω...5kΩ). Todos os canais de E/S, digitais e analógicos, são isolados galvanicamente da lógica interna e da interface Ethernet. Além disso, o módulo de E/S oferece uma interface serial (RS232/422/485), uma porta de manutenção para acessar a interface de linha de comando, uma porta de extensão para comunicação I2C, SPI e 1-Wire e 7 entradas CODE. As entradas CODE podem ser utilizadas para gerar um índice, o que permite o endereçamento geo-gráfico pela aplicação. O controlador Ethernet integrado, concebido pela duagon, apresenta priorização de hardware e jitter muito baixo. A interface Ethernet suporta várias pilhas de comunicação em tempo real, por exemplo, EtherNet/IP - CIP, IPTCom ou TRDP. Os protocolos em tempo real são construídos sobre a pilha UDP proprietária da duagon, permitindo a priorização de dados de processo para diminuir a latência da mensagem. Além disso, a interface Ethernet está em conformidade com a norma IEEE 802.3 e suporta autonegociação, MDI-X automático, bem como half e full duplex. O DIO021E oferece um front-end Web seguro (HTTPS), que pode ser utilizado para fins de diagnóstico e para carregar e executar actualizações de firmware. As aplicações que correm no DIO021E são geralmente desenvolvidas pelo cliente. A duagon fornece um ambiente de construção incluindo a biblioteca de desenvolvimento, que é necessária para implementar qualquer aplicação específica do cliente.
