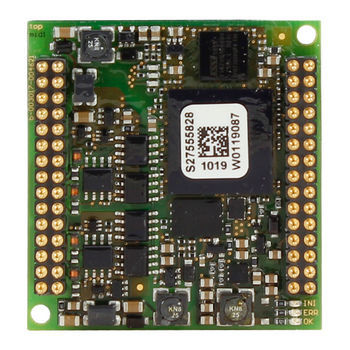

Placa de interface FPGA D013

serialindustrial

O D013 é uma interface MVB polivalente numa pequena área de 48 x 50 mm. É um chip de comunicação MVB completo, incluindo todas as características da arquitetura MVB, tais como dados de processo e de mensagem, administrador de bus e EMD ou ESD+. o próprio controlador MVB da duagon é implementado numa FPGA e suporta todas as 4096 portas de dados de processo. Um softcore adicional de 32 bits lida com a pilha completa de dados de mensagem com uma interface fácil de usar. O D013 está disponível em duas configurações: MDFULL: interface MVB passiva com o controlador MVB do duagon SERVER: interface MVB ativa incluindo a pilha do Protocolo de Dados de Mensagem em Tempo Real (MD RTP). Esta abordagem minimiza os requisitos de CPU do sistema anfitrião, uma vez que a maior parte do software de comunicação é executada na interface duagon O Bus Administrator, opcionalmente incluído, gere toda a rede MVB e pode ser configurado utilizando a ferramenta de rede proprietária do duagon. O D013 está em total conformidade com a norma TCN IEC 61375 até à classe 4. Foi concebido para o ambiente de tração agressivo e está em conformidade com as normas EN 50121, EN 50155 e EN 61373, por exemplo, através de: -40 a +85°C de temperatura de funcionamento Revestimento contra a humidade Maior robustez contra EMI e vibrações CARACTERÍSTICAS Transceptores de linha MVB integrados (incluindo isolamento galvânico) Configurável para funcionar em modo paralelo ou série (UART) de 8 bits O D013 pode ser soldado, ligado ou pressionado na placa-mãe (opção de ajuste por pressão) O módulo é compatível com as camadas MVB físicas EMD e ESD+ Funcionalidade de administrador de barramento MVB disponível como opção O D013 está em conformidade com as normas EN50121, EN50155, EN 61373 e IEC61375,
