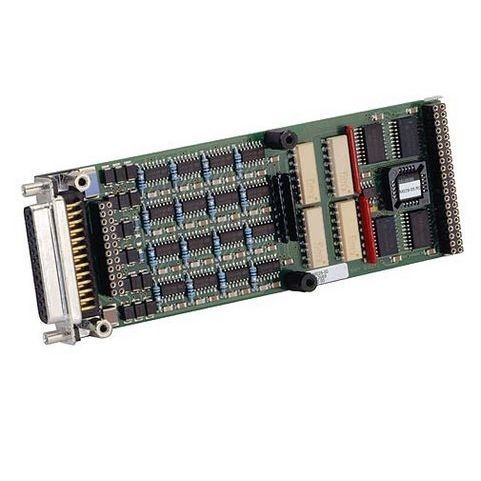

Placa de E/S com 16 saídas digitais M28

CPCIVMEde corrente

A placa mezzanine M28 com as suas saídas de emissor aberto pode ser utilizada em aplicações de E/S de processo (cf. M27 com saídas de coletor aberto). Se houver correntes superiores a 500mA, um interrutor de alimentação inteligente garante que o respetivo transístor é desligado. O módulo M está equipado com díodos supressores para proteção contra sobretensões causadas por cargas indutivas. Os registos de saída podem ser lidos. O M28 é baseado no padrão ANSI mezzanine do Módulo M. Pode ser utilizado como uma extensão de E/S em qualquer tipo de sistema de barramento, ou seja, CPCI, VME ou em qualquer tipo de SBC autónomo. As placas de suporte do M-Module apropriadas em 3U, 6U e outros formatos estão disponíveis na duagon ou noutros fabricantes. CARACTERÍSTICAS 16 saídas 8 V a 36 V 500 mA de corrente de saída por canal Proteção térmica e contra curto-circuitos Carga na terra Isolamento ótico
