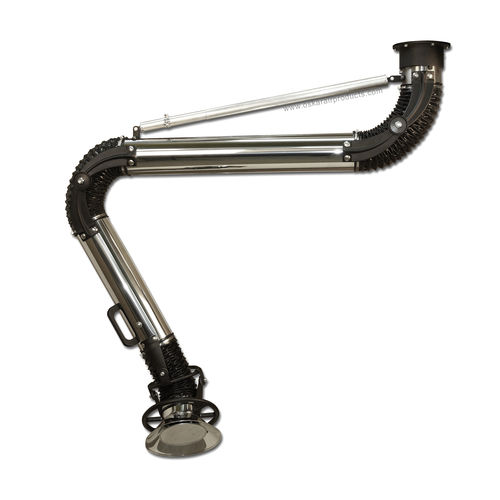

Braço extrator fixo Oskar 125

rígidopara produtos químicospara fumaça

Visão geral
O braço de extração de fumos Oskar Stainless 125 é construído com tubos lisos em aço inoxidável e juntas em alumínio, projetado para baixa perda de carga, baixo ruído, manutenção fácil e longa vida útil. Todos os ajustes são externos, evitando contato com o fluxo de ar poluído e permitindo ajustes sem parar o sistema de exaustão. A construção é adequada para misturas gasosas agressivas, inflamáveis ou de alta temperatura e pode ser combinada com diferentes mangueiras elásticas para soluções personalizadas.

Aplicações típicas

• Captura local de fumos onde o equipamento de produção é frequentemente lavado
• Misturas gasosas quimicamente agressivas, inflamáveis ou de alta temperatura
• Resistência à temperatura até 230°C dependendo da mangueira elástica selecionada
• Faixa de caudal recomendada 500 ÷ 1000 m3/h

Construção padrão

• Interior do braço em aço inoxidável incluindo parafusos, porcas e regulador de fluxo integrado
• Todos os ajustes no exterior (sem contacto com o fluxo de ar poluído durante o ajuste)
• Capuz de captura em aço inoxidável com defletor de ar e pega
• Juntas do capuz em alumínio (pintadas de preto)
• Juntas intermédias e giratórias em alumínio fundido (pintadas de preto)
• Articulação de montagem alumínio-inox
• Tubos lisos em aço inoxidável (grau 304)
• Regulador incorporado padrão em aço inoxidável
• Mangueiras flexíveis em PVC preto (padrão, até 80°C)

Modelos disponíveis / documentação

• Ficha de catálogo para braços autoportantes Oskar Stainless 125
• Modelos suspensos — alcance 2 m e 3 m
• Modelos de pé — alcance 2 m e 3 m

Especificações técnicas

• Modelo: Oskar Stainless 125
• Material: tubos em aço inoxidável (grau 304) com juntas em alumínio
• Capuz: capuz de captura em aço inoxidável com defletor de ar e pega
• Juntas: juntas em alumínio e alumínio fundido (pintadas de preto)
• Ajustes: ajustes externos (não é necessário parar o sistema de exaustão)
• Regulador incorporado: regulador padrão em aço inoxidável
• Mangueira flexível (entrega padrão): PVC preto até 80°C
• Resistência térmica opcional da mangueira: até 230°C dependendo da mangueira elástica selecionada
• Caudal recomendado: 500 ÷ 1000 m3/h
• Opções de montagem: versões suspensa e de pé
• Usos típicos: misturas gasosas agressivas ou inflamáveis, evacuações de alta temperatura, ambientes sujeitos a lavagem, laboratórios, salas limpas, aplicações farmacêuticas, alimentares e químicas
