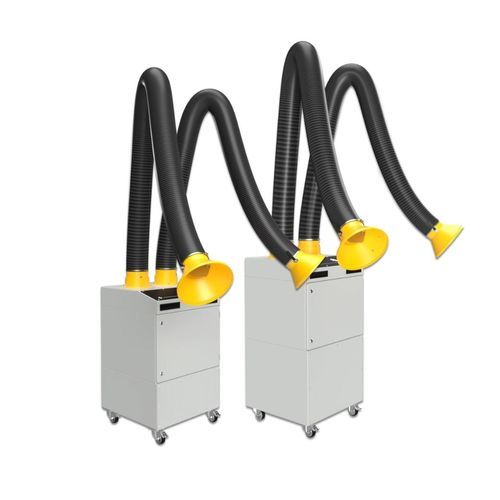

Exaustor de fumaça móvel BXWM5

de soldagemde cartuchocom múltiplos braços de aspiração

Visão geral do produto
Boxair Welding Mobile é uma unidade de filtração móvel projetada para eliminar poeira e fumos gerados principalmente durante trabalhos de soldagem. A unidade permite capturar a poluição do ar na origem através do uso de braços de extração Econ ou Oskar série 160. O conjunto de filtros BXWM5 inclui um pré-filtro metálico e um cartucho principal compacto substituível. A linha Boxair BXWM renovada apresenta um painel de alumínio anodizado, um manómetro para monitorização da contaminação do filtro e um botão IP66 para operação fiável.

Modelos adaptados às suas necessidades

• Opção motor EC: eficiência energética, controlo preciso da velocidade e funcionamento silencioso
• Opção motor de indução: solução robusta que garante elevada potência e funcionamento fiável

Aplicação

• Trabalhos de soldagem ocasionais onde não é necessária a operação contínua do sistema de extracção
• Recolha de pequenas a moderadas quantidades de poluentes aéreos secos (exceto substâncias corrosivas ou quimicamente agressivas)

Construção

• Painel de alumínio anodizado com manómetro, botão IP66 e interruptores industriais
• Pré-filtro metálico e cartucho principal compacto de alta eficiência substituível
• Dois níveis de filtração
• Acesso fácil aos cartuchos filtrantes e indicador de contaminação
• Carcaça em aço soldado, pintada a pó, portas com cantos arredondados
• Compatível com braços autoportantes Econ 160 ou Oskar 160

Braços ECON 160 recomendados (autoportantes)

• 2 x E1620P – 101534
• 2 x E1630P – 101536

Parâmetros Boxair BXWM5
Característica | Performance Classic Drive | Performance Smart Drive | Comfort Smart Drive
unidade de ar | impulsor de alumínio com motor de indução | impulsor de alumínio com motor EC | impulsor composto com motor EC
vazão máx. | 1400 m³/h | 1400 m³/h | 1300 m³/h
alimentação | 3~400V | 1~220-277V | 1~200-277V
potência | 1,1 kW | 1,1 kW | 0,78 kW
nível de ruído | 74 dB(A) | 74 dB(A) | 70 dB(A)
Drawing No | 105085-00 | 105085-00 | 105705-00

Especificações técnicas

• Tipo de produto: unidade de filtração móvel em cassete para fumos de soldadura, fumo e pó seco
• Filtração: pré-filtro metálico + cartucho principal compacto substituível (dois níveis de filtração)
• Braços de extracção compatíveis: série Econ 160 ou Oskar 160 autoportantes
• Controlos e monitorização: painel em alumínio anodizado com manómetro, botão IP66 e interruptores industriais
• Carcaça: aço soldado, pintado a pó, portas com cantos arredondados
• Acesso: acesso fácil aos cartuchos; indicador de contaminação
• Opções de acionamento: motor EC ou motor de indução
• Vazão de ar (máx): até 1400 m³/h (dependendo do acionamento)
• Variantes de alimentação: 3~400V | 50Hz (classic); 1~220-277V | 50Hz (smart); 1~200-277V | 50Hz (comfort)
• Consumo: 1,1 kW (Performance Classic/Smart) ou 0,78 kW (Comfort Smart)
• Nível de ruído: 74 dB(A) (Performance) ou 70 dB(A) (Comfort)
• Números de desenho relevantes: 105085-00, 105705-00
• Configurações recomendadas de braços: 2 x E1620P (101534), 2 x E1630P (101536)
