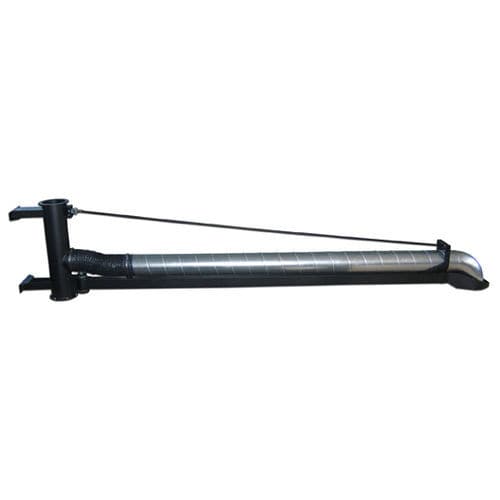

Guindaste de parede Extension boom 200

articuladocom braço articuladode soldagem

Visão geral do produto As braçadeiras extensíveis oscilantes da Oskar foram concebidas para aumentar o alcance de braços autoportantes ou de outros produtos de exaustão, como carretos de mangueira e mangueiras flexíveis suspensas. A lança de extensão ajuda a alcançar áreas distantes de uma parede ou de um ponto de montagem. Também podem ser utilizadas para suportar elementos como alimentadores ou mangueiras ou cabos suspensos. As saídas superior e inferior do suporte de montagem na parede da lança estão preparadas para receber uma ligação a um ventilador ou a uma conduta. As barras de extensão são fabricadas em tubo de aço quadrado de grande espessura, soldado a uma dobradiça de alta resistência. De série, todas as unidades são fornecidas com um suporte de entrada para a montagem dos braços de exaustão da Oskar. As barras de extensão do tipo pivô duplo são divididas por uma dobradiça central, o que permite ao utilizador alcançar a parte de trás por baixo da barra de extensão ou simplesmente alcançar o que está ao virar da esquina. Não existem mecanismos internos no conduto da lança, o que permite uma queda de pressão mínima, bem como um baixo nível de ruído. Todos os mecanismos de ajuste estão concebidos no exterior da lança. As lanças de extensão Oskar são produtos para serviços pesados, com uma fiabilidade e vida útil notáveis. Aplicação típica

• soldadura
• retificação
• polimento
• embalagem
• corte
• fumos automóveis
• névoas de óleo e fumo
• resistência à temperatura padrão até 80 °C
• intervalo de caudal recomendado 1400÷2100 m^³/h

Construção padrão

• tubo espiral galvanizado na viga de suporte
• vigas de suporte de perfil fechado em aço para serviços pesados com haste de contra-suporte metálica e tomada de entrada para braços de extração da série 160
• todos os suportes e ajustes no exterior
• suporte de montagem da lança em aço soldado com saídas superiores ou inferiores
• rolamentos rígidos com discos de fricção
• mangueiras flexíveis de PVC preto (resistência à temperatura até 80 °C)

Configurações disponíveis / detalhes

• Braço extensível de pivô único — variantes de alcance: 1 m (3 pés), 2 m (6 pés), 3 m (10 pés), 4 m (14 pés), 5 m (17 pés), 6 m (20 pés)
• Braço extensível de pivô duplo — variantes de alcance: 1 m (3 pés), 2 m (6 pés), 3 m (10 pés), 4 m (14 pés), 5 m (17 pés), 6 m (20 pés)

Características / especificações técnicas

• Família de modelos: Braço extensível 200
• Material de construção: tubo quadrado de aço de grande espessura; suporte de montagem em aço soldado
• Montagem: suporte de montagem na parede com saídas superior e inferior para ligação a ventilador ou conduta
• Entrada: suporte de entrada para montagem de braços de extração Oskar; tomada de entrada para braços de extração da série 160
• Tipos de articulação: articulação simples e articulação dupla (dobradiça central na articulação dupla)
• Opções de alcance: de 1 m a 6 m, dependendo da variante
• Resistência à temperatura (padrão): até 80 °C (mangueiras e componentes, quando indicado)
• Intervalo de caudal recomendado: 1400–2100 m³/h
• Características de conceção: ausência de mecanismos internos no conduto da lança (baixa queda de pressão, baixo ruído); todos os ajustes são externos; rolamentos rígidos com discos de fricção para posicionamento
• Acessórios / utilização: podem suportar alimentadores, mangueiras suspensas ou cabos; compatíveis com braços autoportantes, carretos de mangueira e mangueiras flexíveis
