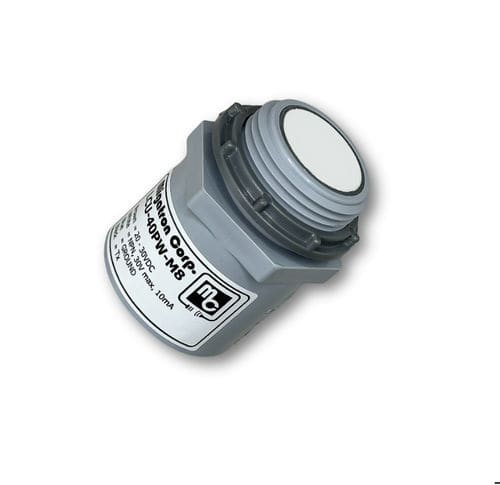

Sensor de proximidade ultrassônico LCU-40APW series

cilíndricodigitalanalógico

Saída de tensão analógica Saída de largura de pulso Feixe de deteção estreito Sensor autónomo Design compacto Tensão de entrada 11,8 - 30VDC Proteção contra polaridade inversa O LCU-40APW é um sensor ultrassónico analógico autónomo alojado numa caixa de PVC com roscas de montagem NPSM de 1 polegada e alimentado a 11,8-30 VCC com proteção contra polaridade inversa. Fornece duas saídas: uma saída de tensão analógica calibrada de fábrica fixa a 250 mV por polegada, fornecendo 1-10 VDC numa gama de 4-40 polegadas, e uma saída de largura de impulso que representa o tempo de voo para medição direta da distância. Ambas as saídas têm uma interface simples com PLC e sistemas de controlo baseados em computador, com a resolução do sistema determinada pelo cartão de entrada e escala selecionados. O sensor suporta ligações de bloco de terminais ou de desconexão rápida M8/M12, acomoda compensação de temperatura para condições de ar variáveis e integra-se facilmente com controladores de ponto de ajuste Migatron quando é necessário um controlo discreto. Especificações Entrada de energia: - 11,8-30 VCC Protegido contra polaridade inversa Corrente de entrada: - 30mA, típica Temperatura ambiente: - 0 - 60°C ou 32 - 140°F Humidade: - 0 - 95% Sem Condensação Caixa: - PVC com face de deteção de resina epóxi com enchimento de vidro Saídas: Tensão analógica - Saída de tensão analógica não ajustável 250mV por polegada (1V a 4″ e 10V a 40″) Carga de 4,7 K Ohms até ao infinito Proteção contra curto-circuitos Largura do impulso - Impulso positivo 5Vp com carga de 90K Ohm, típica 3.3Vp com carga de 6,8K Ohm, típica Frequência do transdutor: - 170kHz, típica Tempo de resposta: Tensão analógica - 10-250ms, típico Largura de pulso - 10ms, típico Peso: - 3 onças
