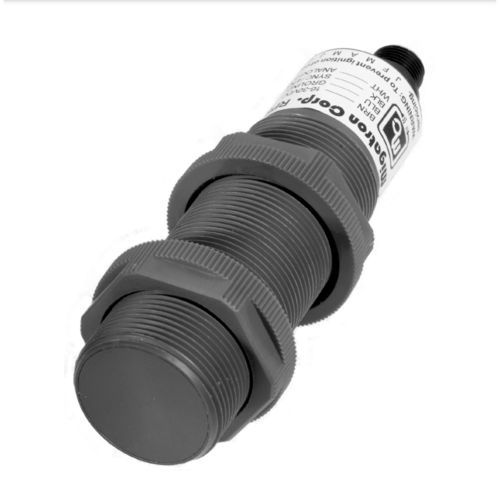

Sensor de proximidade ultrassônico RPS-409A-IS3

cilíndricoM30M12

Visão geral O RPS-409A-IS3 é um sensor ultrassônico analógico intrinsecamente seguro disponível em várias faixas de detecção. Destina-se ao uso em ambientes perigosos com gases ou poeiras (Classe I, II, III) quando instalado com barreiras de segurança intrínseca aprovadas. O sensor está alojado em um invólucro tipo barril de 30 mm em PVC e foi projetado para integração com CLPs e placas de entrada analógicas. O RPS-409A-IS3 fornece saída analógica de 0–10 Vdc protegida contra curto-circuito, calibrada em volts por polegada com base na faixa máxima da unidade. Inclui compensação de temperatura, indicador LED de alvo e linha Sync/Tx para sincronização de múltiplos sensores ou controle de transmissão.

Características

• Projeto intrinsecamente seguro para locais perigosos
• Certificado C-UL-US (UL/cUL File # E226209)
• Projetado para longa vida útil do sensor (expectativa >20 anos)
• Disponibilidade em estoque e opções de entrega rápida
• Indicador LED (verde = sem alvo; vermelho = alvo detectado)
• Disponível em várias faixas de detecção e variantes de modelo
• Saída analógica 0–10 V, protegida contra curto-circuito
• Compensação de temperatura para leituras consistentes na faixa de operação
• Invólucro selado em PVC com face sensora em PVC; use cabo classificado IP67 ou superior para conexão
• Ampla faixa de temperatura ambiente
• Entrada Sync/Tx para evitar diafonia ou controlar o tempo de transmissão em configurações com múltiplos sensores

Descrição funcional A saída de tensão analógica é linear e calibrada em volts por polegada com base na faixa do modelo selecionado (exemplo: RPS-409A-80-IS3 = 0,125 V por polegada; alvo a 10 in → 1,25 V; a 80 in → 10 V). O sensor é alimentado por 16–30 VDC com proteção contra inversão de polaridade (nota: é necessário aplicar no mínimo 24 VDC à barreira de segurança intrínseca). Restrições de corrente de entrada e carga de saída aplicam-se a instalações intrinsecamente seguras. A linha Sync/Tx permite sincronizar vários sensores para evitar diafonia ou controlar o tempo de transmissão em instalações avançadas.

Especificações técnicas

• Material do invólucro: Policloreto de vinila (PVC) com face sensora em PVC
• Temperatura ambiente: -40 a +60°C (-40 a +140°F)
• Corrente de entrada: 24 mA máximo com 24 VDC aplicado à barreira de segurança
• Umidade: 0–95% sem condensação
• Entrada de alimentação: 16–30 VDC, proteção contra inversão de polaridade (Nota: mínimo de 24 VDC exigido na barreira de segurança)
• Saída: Tensão analógica 0–10 V (carga 100 kΩ ao infinito); protegida contra curto-circuito
• Parâmetros da entidade: Ver o desenho de controle para os parâmetros de segurança intrínseca
• Variantes de modelo e especificações chave (Modelo | Faixa | Frequência do transdutor | Tempo de resposta | Volts por polegada):
  RPS-409A-40-IS3 | 4–40" | 175 kHz | 85 ms | 0.250 V
  RPS-409A-80-IS3 | 6–80" | 135 kHz | 85 ms | 0.125 V
  RPS-409A-144-IS3 | 10–144" | 70 kHz | 175 ms | 0.069 V
  RPS-409A-216-IS3 | 12–216" | 70 kHz | 175 ms | 0.046 V
• Proteção contra explosão e aprovações: Canadá e EUA (C-UL-US), UL/cUL File # E226209; adequado para Class I (Grupos A,B,C,D), Class II (Grupos E,F,G) e Class III quando instalado conforme barreiras de segurança intrínseca aprovadas e desenho de controle
• Conexão: Sensor selado; a conexão deve ser feita com cabo classificado IP67 ou superior (cabos M12 4 pinos disponíveis separadamente)
• Acessórios e itens de pedido: cabos M12 (vários comprimentos), barreira de segurança ZSB-409A, bloco de aterramento para trilho DIN, medidor digital PD6000 (acessórios vendidos separadamente)
