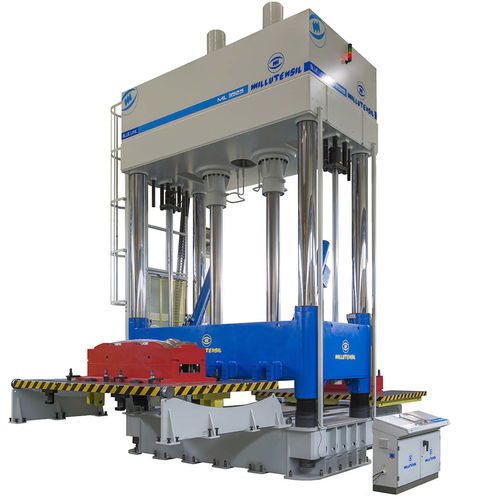

Prensa oleodinâmica MIL 3525

de retoquede finalizaçãopara forro

As prensas de ajuste de moldes e matrizes da série MIL/COMPACT são uma inovação fascinante para otimizar o ajustamento no sector da fundição injetada.

Têm a saída da placa extensível no lado traseiro, virada para o lado mais longo do espaço entre as colunas. Neste sector os moldes são relativamente pequenos, mas são frequentemente equipados com movimentos deslizantes internos que são acionados por cilindros auxiliares muito longos, aumentando consideravelmente as dimensões totais do molde global.

Portanto, a série MIL/COMPACT oferece benefícios significantes:

A realização das operações de ajuste numa prensa mais pequena e, portanto, mais económica com consequente redução do período de amortização do investimento;
Manuseamento de moldes com cilindros auxiliares muito longos sem a necessidade de os desmontar, oferecendo um ganho substancial em poupança de tempo;
Possibilidade de projetar a saída da placa no lado traseiro sem percursos especiais.

Movimentos standard do prato porta-moldes
Para acesso ideal ao molde, o prato superior da prensa pode ser basculada para a frente em 100°.

Basculando o prato da prensa no lado curto, o operador pode trabalhar a uma altura ideal, normalmente de pé, sem necessidade de usar escadotes instáveis, plataformas ou equipamento de elevação, que são frequentemente necessários em caso de prensas com rotação lateral longa.

Além disso, com rotação basculante no lado curto, a altura total da prensa é consideravelmente reduzida.

O prato inferior é extensível hidraulicamente, deslizando na base guiada por rolamentos de esferas.

Na posição final, a placa desce e é suportada por 8 cilindros hidráulicos, apoiando-se completamente em pontos específicos.

O sistema garante uma precisão de repetibilidade elevada igual a ± 0,04 mm.

Permite remover a parte inferior do molde ou matriz para fora da prensa para uma fácil posição de trabalho

Todas as funções são confortavelmente realizadas no ecrã tátil.

A série MIL Compact para moldes de grandes dimensões
A prensa está disponível nas versões de pavimento e de poço.
A prensa está equipada com um painel de controlo gráfico de fácil utilização, monitorizado por meio de PLC Siemens comandado por Painel Tátil instalado em uma estação púlpito.
