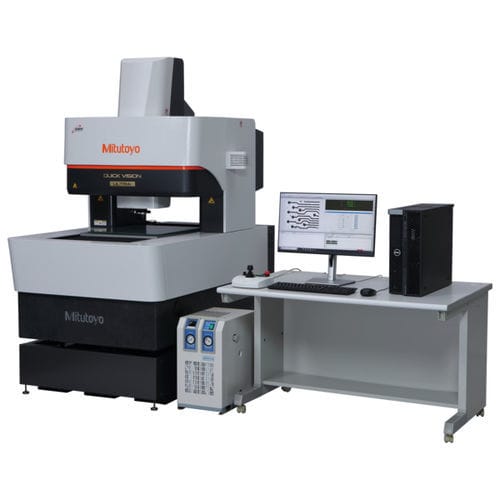

Sistema de medição de geometria Quick Vision ULTRA

3Dde visão industrialpara laboratório

Este sistema de medição de visão CNC proporciona-lhe uma precisão ultra elevada. O Quick Vision ULTRA oferece-lhe as seguintes vantagens: - A retidão da translação axial é maximizada através da utilização de um sistema de guias lineares de precisão com rolamentos de ar. - Em todos os eixos são utilizadas escalas de alta resolução (0,01 μm), fabricadas numa instalação de ultraprecisão situada a 11 m de profundidade. - As escalas são feitas de vidro que tem um coeficiente de expansão térmica praticamente nulo, pelo que a sua precisão de medição tem uma variação mínima nas mudanças de temperatura. - A estrutura de base foi concebida utilizando a análise do Método dos Elementos Finitos; isto dá-lhe a relação ideal de rigidez/peso combinada com uma excelente estabilidade geométrica, em termos de retidão axial/perpendicularidade, com mudanças de temperatura. - Estão disponíveis especificações de precisão em conformidade com a norma ISO 10360-7 (a pedido). - As medições de topografia 3D são possíveis com a funcionalidade opcional PFF.
