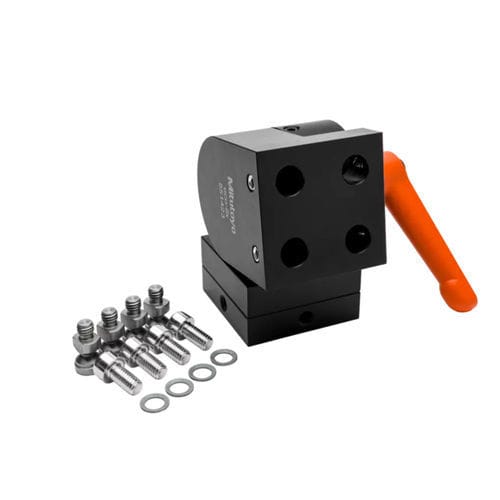

Destorcedor com mecanismo de travamento K551423

Visão geral do produto
Junta giratória para montagem e posicionamento do sistema de fixação de forma PinFlex K551469. Ajuste facilmente a posição de rotação (360°) e o ângulo (180°) de K551469 com os 2 eixos de rotação. Fixe a posição angular com a alça de aperto. Trave o eixo de rotação com parafusos M6. A braçadeira PinFlex é presa por 4 parafusos de aperto que são rosqueados em K551469 e em seguida apertados por parafusos de fixação no lado da junta giratória. Materiais de montagem incluídos.

Características

• Dois eixos de rotação que proporcionam 360° de rotação e 180° de ajuste angular
• Posição angular assegurada por alça de aperto
• Eixo de rotação travável com parafusos M6
• Fixação da braçadeira PinFlex via 4 parafusos de aperto
• Materiais de montagem incluídos para instalação imediata

Aplicações

• CMM (máquinas de medição por coordenadas)
• Sistema de fixação PinFlex e apreensão de formas

Especificações técnicas

• Massa: 1080 g
• Unidades por entrega: 1
• Comprimento: 48 mm
• Largura: 48 mm
• Altura: 100 mm
• Rosca para parafusos de bloqueio: M6
• Espaçamento de roscas / padrão de montagem: 25 x 25 mm
• Linha de produto: eco-fix, eco-fixplus, PinFlex
• Tipo de componente: Componente base
• Escopo de entrega: Porca de fixação Ø10 mm (M6) com arruela 7 mm (4 pcs), parafusos de aperto M6 x 12 mm (4 pcs), junta giratória (1 pc)
