Objetiva de microscópio com distância focal fixa
para inspeção de superfíciespara metrologiapara inspeção de materiais

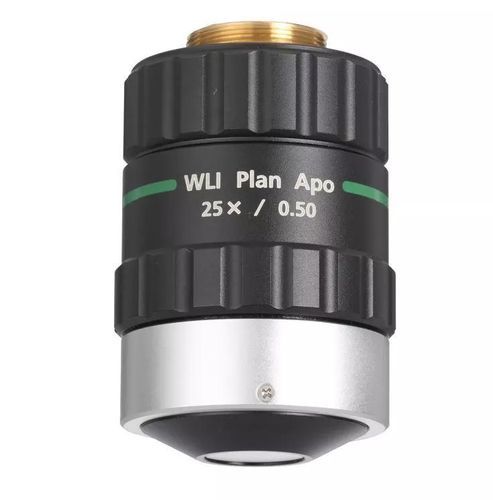

Objetiva de microscópio com distância focal fixa - MITUTOYO - para inspeção de superfícies / para metrologia / para inspeção de materiais
Objetiva de microscópio com distância focal fixa - MITUTOYO - para inspeção de superfícies / para metrologia / para inspeção de materiais
Guardar nos favoritos
Comparar

Características

Tipo
com distância focal fixa
Aplicações técnicas
para metrologia, para inspeção de semicondutores, para inspeção de materiais, para inspeção de superfícies, para linha de produção, para medição da rugosidade de superfícies
Outras características
de alta resolução, apocromática, com design compacto
Distância focal

4 mm
(0,16 in)

Descrição

Visão geral do produto
  • Novo design correspondente à WLI-Unit
  • Garante grande distância de trabalho mantendo-se compacto e leve (parfocal 60 mm)
  • Alta abertura numérica (N.A. 0,50) para alta resolução
  • Correção óptica Plan Apochromat
  • Divisor de feixe e espelho de referência integrados no objetivo
  • Mecanismo de ajuste de franjas de interferência de série


Especificações técnicas
  • Modelo: WLI Plan APO 25x
  • Aumento: 25x
  • Abertura numérica (N.A.): 0,50
  • Distância de trabalho (W.D.): 3,6 mm
  • Distância focal (f): 4 mm
  • Distância parfocal (P.D.): 60 mm
  • Poder de resolução (R): 0,55 µm
  • Comprimento focal aplicável da lente do tubo: 100 mm
  • Campo de visão (câmera 2/3"): 0,26×0,35 mm
  • Campo de visão (WLI-Unit): 0,29×0,22 mm
  • Compensação de vidro: Não
  • Faixa espectral: VIS
  • Observação/Tipo de interferômetro: Interferômetro
  • Comprimento do tubo do espelho (excl. parafusos de montagem): 57 mm
  • Parafusos de montagem: RMS / 20.32 mm ×36 TP
  • Diâmetro exterior: 40 mm
  • Massa: 290 g


Aplicações
  • Interferometria de luz branca e perfilometria de superfície
  • Medição de rugosidade e altura de degraus
  • Inspeção de filmes finos e metrologia óptica em linhas de produção
  • Inspeção de componentes em semicondutores, engenharia de precisão e testes de materiais


Compatibilidade e montagem
  • Projetado para uso com lente do tubo de 100 mm
  • Compatível com formatos de câmera 2/3" e com a WLI-Unit
  • Montagem via rosca RMS / 20.32 mm ×36 TP
  • Cobertura espectral na faixa visível (VIS)
