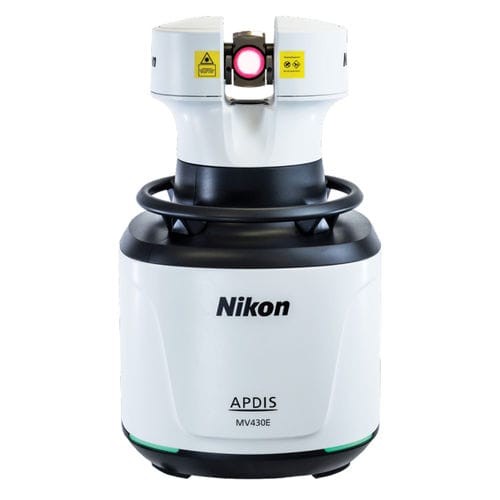

Sistema de medição tridimensional controlado por computador APDIS MV4x0

portátilpara peças grandespara linha de produção

Visão geral
APDIS da Nikon é uma geração de Laser Radar concebida para inspeção rápida, automatizada e sem contacto. Permite medições absolutas e repetíveis à distância sem sondas portáteis, alvos ou preparação de superfície, facilitando a automatização de inspeções em peças complexas, delicadas ou de difícil acesso.

Medição automatizada sem contacto
O sistema captura detalhes à distância sem contacto físico, eliminando a necessidade de preparação de peças, alvos ou adaptadores. Adequado para tarefas de inspeção repetitivas em linhas de produção, ateliers e laboratórios de metrologia.

Principais benefícios

• Alta produtividade: medições automatizadas e rápidas com configuração mínima.
• Instalação flexível: portátil e compatível com o ambiente fabril — medições absolutas in situ ou em linha de produção.
• Proteção da peça e do operador: medição a laser de longo alcance mantém distância de segurança entre instrumento, operador e peça.
• Preparação mínima: interferometria heteródina permite medir a maioria das superfícies sem alvos nem tratamentos.

Aplicações

• Automóvel — medições absolutas de características sem preparação da peça, para produção ou metrologia em oficina.
• Aeroespacial — automatização de grande volume para calços preditivos, inspeção de juntas e grandes conjuntos.
• Energia — controlo e medição automatizada de grandes estruturas (ex. componentes para energias renováveis).
• Espacial — inspeção sem contacto de superfícies sensíveis e altamente reflectoras.

Comparação de modelos (linhas selecionadas)
MV430 | MV450 | MV430E | MV450E
Alcance: 0,5 m a 30 m | 0,5 m a 50 m | 0,5 m a 30 m | 0,5 m a 50 m
Taxa de dados (todos): 4000 Hz
Velocidade de varrimento (definições por omissão*): MV430/MV430E – 500 pts/s (≈2 s/cm2) | MV450/MV450E – 1000 pts/s (≈1 s/cm2)
Medida de características: MV430/MV430E – Standard Feature Scan | MV450/MV450E – Enhanced Feature Scan**
Medição de vibrações: MV450E – até 2000 Hz; sensibilidade 1 µm/m (não aplicável MV430)
Classificação ambiental (todos): IP54

Limites de trabalho e orientação
Limite de trabalho: 0,5 m – 30 m / 50 m
Azimute: ±180° | Elevação: ±45°

Precisão (MPE)
MPE (base): 20 µm + 5 µm/m
Componente angular adicional: 13,6 µm/m

Precisão de medição de comprimento em 2 pontos (resumo)
Fórmula (MPE µm): √(2(20 + 5·RAve)^2 + (13.6·RAve)^2) onde RAve = alcance médio em metros.
Exemplos (Alcance médio → MPE / Típico): 0,5 m → 33 µm / 17 µm; 1 m → 40 µm / 20 µm; 2 m → 57 µm / 28 µm; 5 m → 115 µm / 58 µm; 10 m → 216 µm / 108 µm; 20 m → 420 µm / 210 µm; 30 m → 625 µm / 313 µm.

Notas
* Definições por omissão — stacking 4, espaçamento de pontos 0,1 mm, espaçamento de linhas 1 mm.
** Enhanced Feature Scan pode medir algumas características até o dobro da velocidade da variante padrão; a velocidade exacta depende das definições.

Especificações técnicas

• Modelo: APDIS MV4x0 (MV430, MV450, MV430E, MV450E)
• Alcance operativo: 0,5 m a 30 m (MV430/MV430E) ou 0,5 m a 50 m (MV450/MV450E)
• Taxa de dados: 4000 Hz
• Velocidade de varrimento (por omissão): 500 pts/s (série MV430) / 1000 pts/s (série MV450)
• Modos de medição de características: Standard Feature Scan / Enhanced Feature Scan
• Medição de vibrações: MV450E até 2000 Hz; sensibilidade 1 µm/m
• Limites de trabalho: Azimute ±180°, Elevação ±45°
• Precisão (MPE): 20 µm + 5 µm/m (base); termo angular 13,6 µm/m
• Protecção ambiental: IP54
