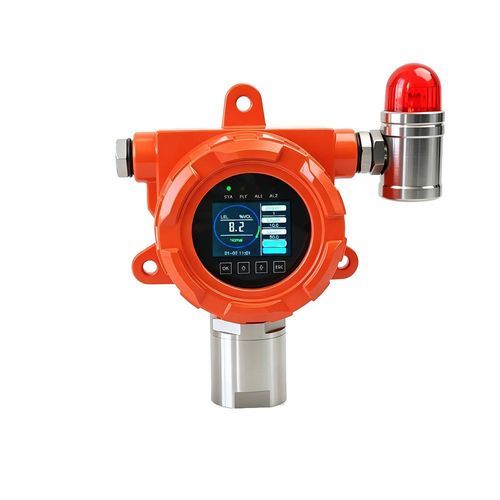

Transmissor de gás de monóxido de carbono MY F101

de dióxido de enxofrede oxigêniode hidrogênio

Visão geral do produto
A série de transmissores de deteção de gás MY F101 adota tecnologia avançada de circuitos integrados em grande escala e comunicação mista digital-analógica. Trata-se de um transmissor fixo inteligente com comunicações, autodiagnóstico e funções de alarme remoto, concebido para aplicações industriais como petroquímica, metalurgia, refinação, transporte/distribuição de gás e bioquímica. Compatível com sistemas de controlo/alarme PLC e DCS para monitorização e controlo remoto.

Características

• Alimentação: DC 12–28 V
• Saída de sinal padrão 4–20 mA
• Duas saídas de relé configuráveis
• Interface dedicada para saída de alarme sonoro e luminoso
• Ecrã LCD 128 × 64 matriz de pontos com caracteres de grande dimensão
• Dois relés configuráveis para pré-alarme e alarme
• Controlo remoto por infravermelhos para operação à distância
• Calibração separada do valor mostrado e da saída 4–20 mA para maior precisão

Parâmetros técnicos
Tensão de alimentação: DC 12 V–28 V, 500 mA, ripple < 20 mV
Erro de saída: < 1 % (faixa 4–20 mA)
Classificação do relé: DC 48 V 1 A, AC 250 V 1 A
Temperatura de funcionamento: -40 °C a 70 °C (inflamável); -20 °C a 55 °C (ajustável, compensação de temperatura necessária)
Humidade: 10–95 % HR, sem condensação
Pressão atmosférica: 90–110 kPa
Dimensões: 193 × 139 × 92 mm (C × L × A)
Envolvente: Alumínio moldado, antideflagrante e anticorrosivo
Peso: 1,5 kg (líquido)
Classificação antideflagrante: Ex d IIC T6 Gb

Especificações de deteção de gases

• Oxigénio — Intervalo: 0–30 %VOL; Alarme baixo: 19,5 %VOL; Alarme alto: 23,5 %VOL; Resolução: 0,1 %VOL
• Gases inflamáveis — Intervalo: 0–100 %LEL; Alarme baixo: 20 %LEL; Alarme alto: 50 %LEL; Resolução: 1 %LEL
• Monóxido de carbono — Intervalo: 0–1000 ppm; Alarme baixo: 50 ppm; Alarme alto: 150 ppm; Resolução: 1 ppm
• Sulfureto de hidrogénio — Intervalo: 0–100 ppm; Alarme baixo: 10 ppm; Alarme alto: 20 ppm; Resolução: 1 / 0,1 ppm
• Amónio — Intervalo: 0–100 ppm; Alarme baixo: 20 ppm; Alarme alto: 50 ppm; Resolução: 1 / 0,1 ppm
• Hidrogénio — Intervalo: 0–1000 ppm; Alarme baixo: 200 ppm; Alarme alto: 500 ppm; Resolução: 1 / 0,1 ppm
• Cloro — Intervalo: 0–20 ppm; Alarme baixo: 5 ppm; Alarme alto: 10 ppm; Resolução: 1 / 0,1 ppm
• Ácido clorídrico (HCl) — Intervalo: 0–20 ppm; Alarme baixo: 5 ppm; Alarme alto: 10 ppm; Resolução: 1 / 0,1 ppm
• Dióxido de enxofre — Intervalo: 0–20 ppm; Alarme baixo: 5 ppm; Alarme alto: 10 ppm; Resolução: 1 / 0,1 ppm
• Óxido nítrico — Intervalo: 0–250 ppm; Alarme baixo: 50 ppm; Alarme alto: 125 ppm; Resolução: 1 / 0,1 ppm
• Dióxido de azoto — Intervalo: 0–20 ppm; Alarme baixo: 5 ppm; Alarme alto: 10 ppm; Resolução: 1 / 0,1 ppm

Especificações técnicas

• Série de modelo: MY F101
• Saída de sinal: 4–20 mA padrão
• Saídas de alarme: Duas saídas de relé (limiares configuráveis)
• Visor: LCD 128 × 64
• Alimentação: DC 12–28 V, 500 mA
• Classificação do relé: DC 48 V 1 A, AC 250 V 1 A
• Temperatura de operação: -40 °C a 70 °C (inflamável); -20 °C a 55 °C (ajustável)
• Humidade: 10–95 % HR sem condensação
• Pressão atmosférica: 90–110 kPa
• Envolvente: Alumínio moldado, antideflagrante e anticorrosivo
• Dimensões: 193 × 139 × 92 mm
• Peso: 1,5 kg
• Classificação antideflagrante: Ex d IIC T6 Gb
• Gases e intervalos opcionais disponíveis
