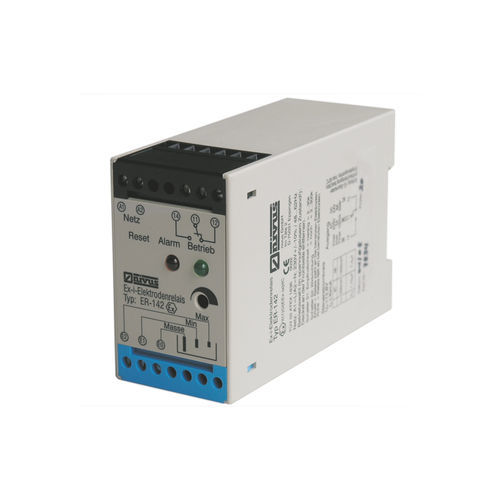

Chave de nível condutiva ER-142

eletrônicapara líquidoseletrônica

Para detecção de nível limite de líquidos condutores, bem como controlo de líquidos condutores em áreas Ex, para ligação de haste condutora e eléctrodos de suspensão -Versão Ex-ia, Zona 0 -Alarme óptico e indicação do estado de funcionamento -Potencial de saída livre como SPDT Os relés de eléctrodos ER-142 e ER-143 são concebidos para as nossas sondas condutoras que são instaladas em áreas com atmosferas explosivas. As áreas de utilização cobrem todos os sectores onde os meios líquidos e condutivos devem ser detectados ou controlados. Podem ser implementadas medições de valores-limite (transbordo, funcionamento a seco, alarme máximo), bem como controlo min./máx. e controlo da bomba (histerese). Os relés de eléctrodos aqui são utilizados como interface entre a área "Ex- e "Non-Ex". As unidades, no entanto, não podem ser operadas em áreas "Ex". O isolati-on seguro é testado e certificado pelo PTB (Physikalisch-Technische Bundesan-stalt). Os dispositivos também podem ser utilizados como relés de protecção de contacto se, por exemplo, os captadores só tiverem cargas de contacto baixas mas, por outro lado, cargas mais elevadas tiverem de ser comutadas. Os relés de eléctrodos ER-142 e ER-143 consistem basicamente nos quatro componentes funcionais fonte de alimentação, unidade intrínseca, saída livre de potencial e electrónica de medição e avaliação. A saída livre de potencial da ER-142 consiste num SPDT, a saída da ER-143 de dois SPDTs (operados simultaneamente). Os relés representam uma unidade funcional completa para fins de captura e controlo de níveis em combinação com os nossos eléctrodos de haste e suspensão, que estão disponíveis numa grande variedade de tipos para muitas aplicações diversas.
