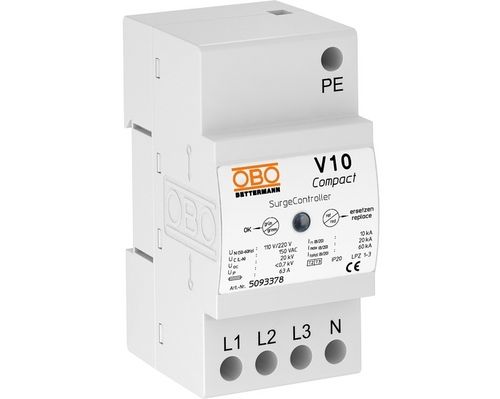

Dispositivo de proteção contra surtos de tipo 2 V10 Compact

de tipo 3classe IIclasse III

Descrição do produto
O V10 Compact é um dispositivo de proteção contra surtos compacto para montagem em trilho DIN de 35 mm. Projetado para sub-distribuidores e proteção de equipamentos, fornece proteção combinada Tipo 2+3 com resposta rápida e resistência a correntes de raio testadas. Adequado para sistemas TN e TT, inclui indicação visual de estado e embalagem ecológica.

Principais características

• Proteção contra surtos em sub-distribuidores de acordo com VDE 0100-443 (IEC 60364-4-44)
• Capacidade de proteção até 20 kA (8/20) no total
• Sistemas varistor de alto desempenho
• Dispositivo de separação térmica e dinâmica integrado com indicação visual de funcionamento
• Aplicação: sub-/distribuidores de andar e proteção de equipamentos
• Testado para corrente de raio
• Garantia de 5 anos
• Declaração EC de conformidade (CE) e Conformidade Euroasiática (EAC)
• Transição de LPZ 1 para LPZ 3
• Dispositivo de proteção conforme DIN EN 61643-11 / IEC 61643-11 (Tipo 2+3)
• Embalagem sem plástico; totalmente feito de cartão reciclado
• Pegada de CO2 (PCF) disponível

Especificações técnicas

• Número de polos: 2
• Forma de rede: Todas (TN, TN-C-S, TN-S, TT)
• Sinalização no equipamento: Visual
• Grau de proteção: IP20
• Corrente nominal de descarga (8/20 µs) [L-N]: 10 kA
• Corrente nominal de descarga (8/20 µs) [N-PE]: 10 kA
• Versão à prova de explosão: não
• Classe de teste, tipo 1: não
• Sinalização remota: não
• Classe de teste, tipo 2: sim
• Classe de teste, tipo 3: sim
• Tensão nominal AC (50/60 Hz): 230 V
• Tensão máxima contínua AC: 255 V
• Fusível de reserva integrado: não
• Versão de polos: 1+N/PE
• Tipo de instalação: Trilho DIN 35 mm
• Adequado para uso externo: não
• Proteção máxima no lado da rede: 63 A gG
• Conformidade ROHS: sim
• Temperatura de operação, min.: -40 °C
• Temperatura de operação, max.: 70 °C
• Faixa de temperatura permitida, min.: -40 °C
• Faixa de temperatura permitida, max.: 70 °C
• Torque: 2 Nm
• SPD segundo IEC 61643-11: Classe II+III
• SPD segundo EN 61643-11: Tipo 2+3
• Zona de proteção contra raios (LPZ): 1→3
• Corrente máxima de descarga (8/20 μs): 20 kA
• Corrente de surto do limitador (8/20 µs) [total]: 20 kA
• Capacidade de extinção da corrente de seguimento (eff) [N-PE]: 0,1 kA
• Tempo de resposta: <25 ns
• Fusível máximo de reserva: 63 A
• Proteção máxima no lado da rede (repetição): 63 A gG
• Dimensão (conforme listado): 255V
• Humidade, min.: 5 %
• Humidade, max.: 95 %
• Secção do condutor, flexível (fios finos), min.: 2,5 mm²
• Secção do condutor, flexível (fios finos), max.: 10 mm²
• Secção do condutor, flexível, min. (AWG): 13 AWG
• Secção do condutor, flexível, max. (AWG): 8 AWG
• Secção do condutor, rígido (monofio/multifio), min.: 2,5 mm²
• Secção do condutor, rígido (monofio/multifio), max.: 10 mm²
• Secção do condutor, rígido, min. (AWG): 13 AWG
• Secção do condutor, rígido, max. (AWG): 8 AWG
• Unidade mínima de venda: 1 peça
