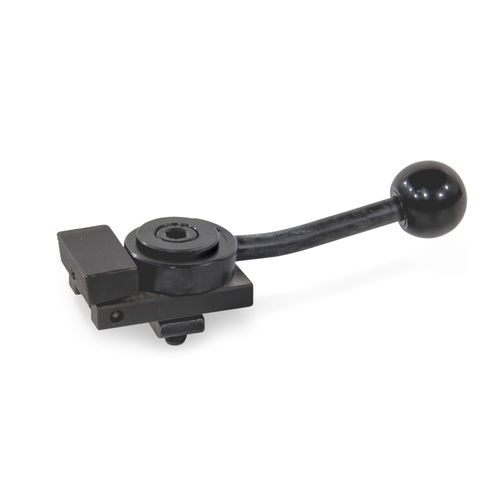

Grampo de tração de mola GN 9190

com ranhuras em Tmecânico

Com grampos laterais GN 9190, as peças são fixadas com uma mandíbula de aperto pivotada. A força de aperto actua lateralmente e de cima para puxar para baixo a peça de trabalho e fixá-la contra batentes fixos e a superfície de apoio. O curso de aperto da maxila de aperto resulta do movimento giratório da alavanca excêntrica do came. Quando a alavanca é solta, a mandíbula de aperto é devolvida pela força da mola. A baixa altura total das mordentes laterais permite a usinagem em toda a superfície da peça. Os grampos laterais podem ser aparafusados diretamente, por exemplo, em uma placa de montagem, ou fixados em mesas de máquinas com ranhuras em "T". Além disso, podem ser montadas em qualquer posição perpendicular à ranhura em T, utilizando os blocos de apoio com ranhura GN 9190.3, que estão disponíveis como acessórios.
