Centro de usinagem 3-5 eixos ESAGON
verticalpara açopara alumínio

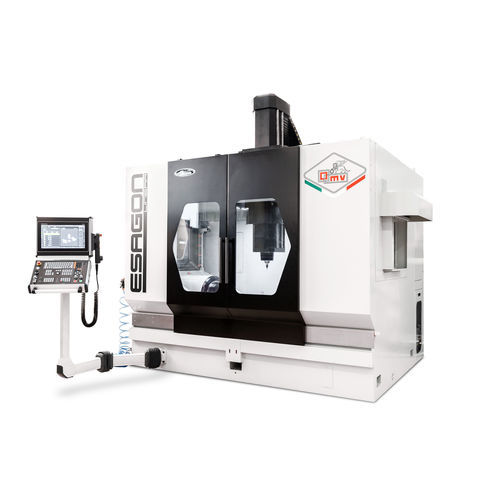

Centro de usinagem 3-5 eixos - ESAGON - Parpas - vertical / para aço / para alumínio
Centro de usinagem 3-5 eixos - ESAGON - Parpas - vertical / para aço / para alumínio
Centro de usinagem 3-5 eixos - ESAGON - Parpas - vertical / para aço / para alumínio - imagem - 2
Centro de usinagem 3-5 eixos - ESAGON - Parpas - vertical / para aço / para alumínio - imagem - 3
Centro de usinagem 3-5 eixos - ESAGON - Parpas - vertical / para aço / para alumínio - imagem - 4
Centro de usinagem 3-5 eixos - ESAGON - Parpas - vertical / para aço / para alumínio - imagem - 5
Centro de usinagem 3-5 eixos - ESAGON - Parpas - vertical / para aço / para alumínio - imagem - 6
Centro de usinagem 3-5 eixos - ESAGON - Parpas - vertical / para aço / para alumínio - imagem - 7
Guardar nos favoritos
Comparar

Características

Número de eixos
3-5 eixos
Orientação do eixo-árvore
vertical
Material usinado
para aço, para alumínio, para liga de alumínio, para liga de titânio, para liga leve, para aço inoxidável, para ferro fundido, para compósitos
Estrutura
tipo pórtico, com mesa giratória inclinável
Cone
HSK-63-A
Função adicional
de fresagem
Aplicações
para titânio, para a indústria automóvel, para a indústria aeroespacial, para moldes, para rotores de geradores, para aeronáutica, para a indústria dos moldes, para turbina a gás, para a indústria do alumínio, para produção de peças pequenas, para a indústria aeronáutica, para pás de turbinas, para discos de pás (blisk)
Outras características
de alto desempenho, compacto, de alta precisão, de alta velocidade, com acionamento direto, de motores lineares, com trocador de pallet
Curso X

1.200 mm
(47,24 in)

Curso Y

750 mm
(29,53 in)

Curso Z

700 mm
(27,56 in)

Velocidade de rotação

MÁX: 27.000 rpm
(169.646 rad.min-1)

MÍN: 0 rpm
(0 rad.min-1)

Potência

MÁX: 37 kW
(50,31 hp)

MÍN: 0 kW
(0 hp)

Velocidade de avanço no eixo X

MÁX: 120.000 mm/min
(78,74 in/s)

MÍN: 0 mm/min
(0 in/s)

Velocidade de avanço no eixo Y

MÁX: 120.000 mm/min
(78,74 in/s)

MÍN: 0 mm/min
(0 in/s)

Velocidade de avanço no eixo Z

MÁX: 120.000 mm/min
(78,74 in/s)

Descrição

Visão geral
ESAGON é um centro de usinagem Gantry configurável em 3 ou 5 eixos, projetado para garantir elevada precisão, dinâmica e qualidade de acabamento em usinagens de alta velocidade. Equipado com motores lineares em todos os eixos, proporciona movimentos suaves, reativos e sem desgaste. A máquina é adequada para aplicações que exigem precisão tridimensional, produtividade e flexibilidade nos setores aeroespacial, moldes e mecânica de precisão.

Principais características
  • Arquitetura: Gantry configurável em 3 ou 5 eixos
  • Acionamentos: motores lineares em todos os eixos
  • Mesa: mesa rotativa (120 rpm) e basculante (60 rpm) acionadas por motores torque
  • Estrutura: base monobloco em fundição; cabeçote alojado em estrutura "box-in-box" em liga ultraleve especial
  • Carcaça totalmente fechada e estrutura compacta para proteção contra cavacos e água, com boa visibilidade da área de trabalho
  • Amplas possibilidades de paletização e integração com sistemas de produção flexíveis
  • Arquitetura que permite elevada acessibilidade e utilização tanto em linhas automatizadas quanto em ambientes orientados à qualidade
  • Ausência de fundações (possibilidade de instalação sem fundações dedicadas)

Elementos funcionais destacados
  • Estrutura base monobloco com a mesa de trabalho integrada
  • Estrutura coluna/carrinho/cabeçote em box-in-box
  • Acionamentos de eixos por motores lineares
  • Versatilidade de fixação da área de trabalho
  • Possibilidade de paletização
  • Ausência de fundações

Documentação
Brochura disponível (pedido através do fabricante/fornecedor).

Características / especificações técnicas
  • Corsa longitudinal: 1.200 mm
  • Corsa transversal: 750 mm
  • Corsa vertical: 700 mm
  • Avanços: 0 ÷ 120.000 mm/min
  • Fuso: até 37 kW • 117 Nm • 27.000 rpm
  • Cono do fuso (padrão): HSK-63A
  • Opções de cono do fuso: HSK-50E • HSK-63A • ISO30 • ISO40 • NIKKEN NC5-46
  • Mesa rotativa: 120 rpm (rotativa) / 60 rpm (basculante)
  • Tipo construtivo: base monobloco em fundição; cabeçote em box-in-box em liga ultraleve
  • Aplicações típicas: aeroespacial, moldes, mecânica de precisão, geração de energia, espacial, automotivo e engenharia geral
  • Fabricante indicado na ficha do produto: O.M.V. (Officine Meccaniche Venete S.p.A.)
