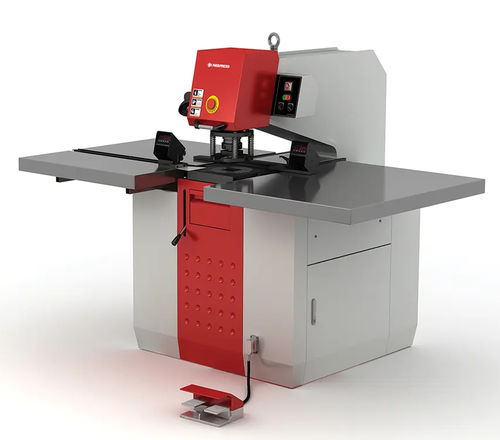

Puncionadeira automática HPM-63S

hidráulicapara chapasentalhadeira

Visão geral do produto
A PAYAPRESS HPM-63S é uma máquina automática monoposto para punção e entalhe de chapas, projetada para perfurações precisas, corte de cantos e grelhas de ventilação em painéis, quadros elétricos, elevadores e carcaças de exaustores. Um sistema hidráulico de duplo efeito de 16 toneladas (200 bar) aciona cada punção em aço até 2 mm através de uma garganta de 63 cm. Uma estrutura pesada de aprox. 1.200 kg e curso ajustável de 70 mm garantem funcionamento estável e repetível. Localizador a laser e indicadores digitais opcionais melhoram o posicionamento.

Controlo do operador e posicionamento

• Comandos simples e orientados ao operador para uso por uma única pessoa.
• Indicador de régua digital opcional para exibição de posição X/Y.
• Bloqueio manual do eixo Y para perfurações em série sem reposicionar a chapa.
• Cada eixo referencia um ponto HOME fixo (X no extremo direito do percurso; Y no fim do curso) detetado por sensor indutivo para posicionamento repetível.

Punções e ferramentas
O sistema de matrizes é modular com componentes substituíveis (punção, matriz, conectores, porca de bloqueio), pelo que apenas a parte desgastada é trocada, reduzindo custos de ferramental. Tipos de matrizes comuns incluem:

• Matrizes circulares — furos até 34 mm para luzes de sinalização, parafusos (M4 em diante) e prensa-cabos
• Matrizes quadradas pequenas (7×7, 9×9, 15×15 mm) — alternativas a parafusos e abraçadeiras
• Matriz quadrada 22×22 mm — padrão histórico em quadros (fornecimento a pedido)
• Matrizes para fusíveis miniatura — por vezes sobredimensionadas para compensar camada de tinta
• Matriz de corte recto — opção económica para cortes paralelos
• Matriz 92×92 mm para amperímetros — matriz personalizada frequente
• Matrizes de estampagem (rebaixamento) — criam ressalto para folga de montagem ou união de painéis
• Matrizes para fechaduras — tipo Siemens, tipo mala, tipo Mito
• Matrizes de veneziana/ventilação — variantes de duas e três fileiras alinháveis por marcas de referência
• Matrizes de recorte de canto — recorte simples (padrão até 50 mm), dupla dobra e soluções personalizadas

Por que escolher esta máquina
A HPM-63S consolida punção, entalhe, recorte de cantos e ventilação numa única máquina compacta. O sistema modular de matrizes, os baixos custos de ferramental e a operação simples tornam-na adequada para linhas de produção de painéis e quadros elétricos. Pode ser combinada com equipamento de conformação de cantos dedicado, se necessário.

Funcionalidades adicionais

• Localizador a laser para posicionamento preciso
• Troca rápida de matrizes para reduzir tempos de set-up
• Paragem de emergência para segurança do operador
• Indicador digital X/Y opcional e bloqueio manual do eixo Y para punção em série

Especificações técnicas

• Modelo: HPM-63S
• Tipo: Máquina de punção e entalhe de chapa (monoposto)
• Força de punção: 16 toneladas (hidráulico duplo efeito)
• Pressão de serviço: 200 bar
• Espessura máxima do material: até 2 mm (aço macio, estrutural, inox)
• Profundidade da garganta: 63 cm
• Cursa do punção: 70 mm ajustável
• Peso / estabilidade da estrutura: aprox. 1.200 kg
• Tensão nominal: 380 V AC
• Potência total: 3 kW
• Frequência: 50 Hz
• Capacidade de óleo hidráulico: 30 L
• Dimensões máximas das matrizes: Ø133 mm (circulares) — 130 × 110 mm (quadradas)
• Capacidade máxima de furo circular: até 34 mm
• Largura de trabalho / capacidade de chapa: 1.200 mm
• Operadores necessários: 1
