Detector de falhas por ultrassom opCard 3.0

por imagiologiapor tempo de voopara imagiologia 3D

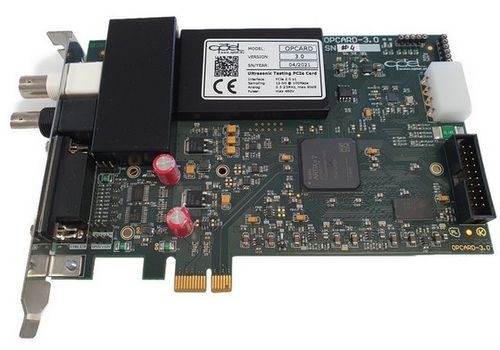

OPCARD 3.0 - Placa de Aquisição UltrassónicaA placa de aquisição ultrassónica OPCARD 3.0 foi concebida para funcionar como um componente central de sistemas de teste ultrassónicos em conformidade com os requisitos da série ISO / PN-EN 12668 para equipamento de teste ultrassónico não destrutivo. O dispositivo permite a conformidade ao nível do sistema quando integrado com sondas, blocos de calibração e software adequados. Normas aplicáveis

• PN-EN ISO 12668-1
• Ensaios não destrutivos - Caracterização e verificação de equipamento de exame ultrassónico - Parte 1: Instrumentos
• PN-EN ISO 12668-2
• Ensaios não destrutivos - Caracterização e verificação de equipamento de exame ultrassónico - Parte 2: Sondas
• PN-EN ISO 12668-3
• Ensaios não destrutivos - Caracterização e verificação de equipamento de exame ultrassónico - Parte 3: Equipamento combinado

Declaração de conformidadeOOPCARD 3.0 cumpre os requisitos funcionais e de desempenho especificados na ISO / PN-EN 12668-1 para instrumentos de ultra-sons, incluindo:

• Parâmetros de saída do pulsador estáveis e repetíveis
• Caraterísticas do recetor de baixo ruído
• Ganho e linearidade programáveis
• Largura de banda analógica ampla e configurável
• Conversão A/D precisa e repetível
• Temporização confiável, disparo e sincronização fiáveis

Quando utilizado em combinação com sondas ultra-sónicas qualificadas em conformidade com a norma ISO / PN-EN 12668-2, o sistema ultrassónico completo que incorpora a OPCARD 3.0 pode ser verificado de acordo com a norma ISO / PN-EN 12668-3. Parâmetros técnicos relevantes que suportam a conformidade

• Pulsador de alta tensão integrado até 460 V, adequado para excitação de sonda padronizada
• Front end do recetor de ruído ultrabaixo (< 1 nV/√Hz)
• Faixa de ganho programável com resolução fina (0.5 dB passos)
• Filtragem analógica configurável (passa-alta e passa-baixa)
• Largura de banda operacional ampla: 0.5-25 MHz (-3 dB)
• ADC de precisão de 12 bits, taxa de amostragem de até 100 MHz
• Alta capacidade de PRF de até 100 kHz
• Temporização e disparo estáveis para medições repetíveis
• Memória integrada que permite condições de aquisição consistentes

Verificação e CalibraçãoA verificação de sistemas baseados no OPCARD 3.0 pode ser realizada usando procedimentos de calibração padrão e blocos de referência, conforme definido na ISO / PN-EN 12668, incluindo:

• Verificação da sensibilidade e linearidade de ganho
• Verificação da exatidão da base de tempo
• Avaliação do nível de ruído e da gama dinâmica
• Caracterização da largura de banda e da resposta em frequência

Os resultados da calibração e verificação dependem da configuração completa do sistema, incluindo sondas, cablagem e ambiente de software. NotaOPCARD 3.0 é uma plataforma modular de aquisição ultra-sónica destinada à integração em sistemas ultra-sónicos personalizados. A conformidade final com os requisitos ISO / PN-EN 12668 aplica-se ao sistema completo de exame ultrassónico, e não ao cartão de aquisição como um componente autónomo.
