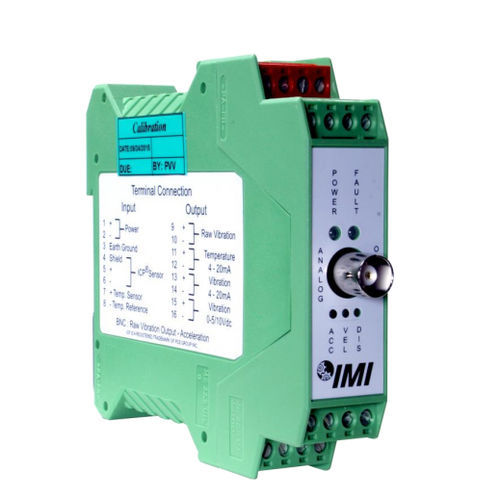

Transmissor de sinal analógico industrial 682C03

em trilho DIN4–20 mA

Produtos de Stock Platinum: Transmissor de vibração para montagem em calha DIN (para utilização com sensor ICP), saídas de 4-20 mA para vibração e temperatura, saída 0-5/0-10 VDC para vibração, saída de vibração bruta, gama de frequência de 3 Hz a 10 kHz Sinal de saída: 4 a 20 mA Gama de frequências: (-3dB)180 a 600000 cpm (3 a 10k Hz) Alimentação DC: 23 a 25 VDC Notas de especificação [1] Atingido com entrada de acelerómetro ICP® de 100 mV/g. [2] Atenuação de -40 dB/década. [3] Máximo de 1.000 Hz para deslocação. [4] A tensão da corrente de saída flutuará em frequências inferiores a 5 Hz. [5] Requer a utilização de um acelerómetro com a opção de saída de temperatura "TO". [6] Configuração de fábrica, 0-5 VDC. [7] Configuração de fábrica, pico de 1,0 pol/seg [8] O intervalo de medição de saída é baseado na entrada do acelerómetro ICP® de 100 mV/g e será escalado de forma inversamente proporcional a qualquer desvio percentual desta entrada. [9] Interruptor Dip interno selecionável [10] A tolerância de baixa frequência é exacta dentro de ± 0,5 Hz da frequência especificada. [11] A tolerância de alta frequência é exacta dentro de ± 0,5 kHz da frequência especificada. [9] Interruptor Dip interno selecionável [12] Jumper selecionável para tensão de alimentação regulada de 18 VCC, 24 VCC ou excitação do sensor ICP® desactivada [13] O díodo de corrente constante de 4 mA é interno ao 9330VT
