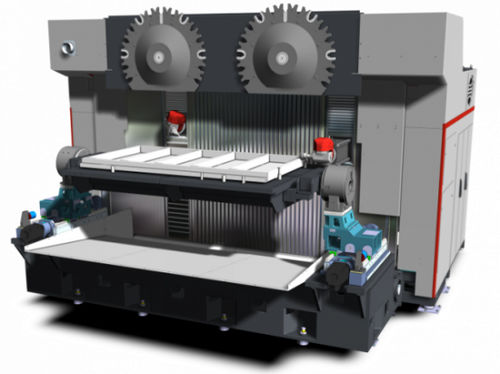

Centro de usinagem CNC para brunimento METEOR 3000
de 4-5 eixoshorizontaltipo pórtico

centro de usinagem CNC para brunimento
centro de usinagem CNC para brunimento
centro de usinagem CNC para brunimento
Guardar nos favoritos
Comparar

Mais informações no site da PCI-SCEMM

Características

Número de eixos
de 4-5 eixos
Orientação do eixo-árvore
horizontal
Estrutura
tipo pórtico
Material usinado
para alumínio, para ferro fundido
Cone
HSK-100-A, HSK-63-A, HSK-80-A
Número de ferramentas
15 ferramentas, 20 ferramentas
Aplicações
para a indústria automóvel, para peças de grandes dimensões
Outras características
de alta velocidade, de alto desempenho, de alta precisão, para brunimento
Curso X

1.200 mm, 2.400 mm, 3.000 mm
(47 in, 94 in, 118 in)

Curso Y

MÍN: 0 mm
(0 in)

MÁX: 1.600 mm
(63 in)

Curso Z

MÍN: 0 mm
(0 in)

MÁX: 630 mm
(25 in)

Velocidade de rotação

12.000 rpm, 16.000 rpm, 18.000 rpm
(75.398 rad.min-1, 100.531 rad.min-1, 113.097 rad.min-1)

Potência

30 kW, 42 kW, 50 kW, 65 kW
(40,79 hp, 57,1 hp, 67,98 hp, 88,38 hp)

Velocidade de avanço no eixo X

70.000 mm/min
(46 in/s)

Velocidade de avanço no eixo Y

60.000 mm/min
(39 in/s)

Peso máx. das ferramentas

12 kg, 15 kg, 20 kg
(26,5 lb, 33,1 lb, 44,1 lb)

Tempo de troca de ferramentas

5 s

Peso total

29.000 kg
(63.934,06 lb)

Descrição

Centro de usinagem horizontal METEOR 3000 | Série 3000-W O Meteor 3000 foi desenvolvido em 2020 para completar a série 2017 e existe em duas soluções diferentes: com ou sem um eixo W. Ele fornece usinagem de componentes para eMobility, bem como componentes estruturais. centro de usinagem flexível e horizontal O centro de usinagem METEOR 3000-W e TS3000V-W são projetados para as mais altas exigências de linhas de produção de alto desempenho e está disponível em 4 ou 5 eixos. A máquina está equipada com um eixo W, idéal para peças de grandes dimensões e furação profunda. ★ Características principais ♦ 4 ou 5-eixos ♦ Desenvolvido para tratamento de alumínio e ferro fundido ♦ HSK63 | Eixo-árvore HSK100 (opcional) ♦ Eixo W opcional para componentes de grandes dimensões ★ Dados técnicos ♦ Métodos de carregamento : Pórtico ♦ X,Y,Z | Viagem W : 3 000/1 600/630 | 630 mm ♦ X,Y,Z | W velocidades de alimentação rápida : 70/60/80 | 80 m/min ♦ Velocidade máxima de rotação do fuso: 0-18 000 | 0-12 000 tr/min ♦ Controles digitais : Fanuc 31i-B || Siemens Sinumerik 840 D SL (opção)

---

Tradução automática  (ver texto original em inglês)

VÍDEO

Catálogos

Meteor 3000
Meteor 3000
2 Páginas
