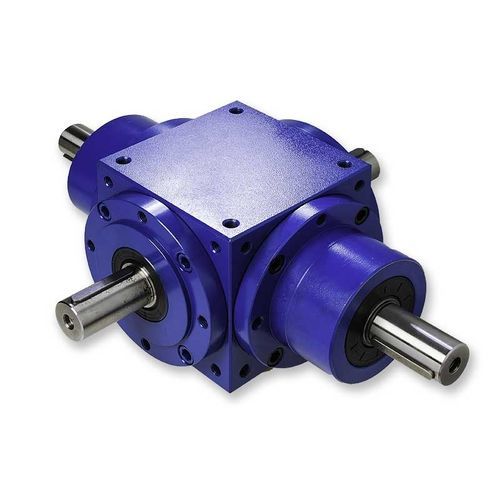

Redutor de engrenagens cônicas helicoidais BG

coaxialde eixos ortogonaissilencioso

As caixas de engrenagens cónicas em espiral BG incorporam os mais modernos avanços na conceção e construção de caixas de engrenagens cónicas. Estes redutores oferecem uma vasta gama de relações, uma excelente relação potência/dimensão, bem como baixos níveis de ruído, mesmo em funcionamento a alta velocidade. A caixa de velocidades, que é fabricada em ferro fundido, é de conceção cuboide com todas as faces exteriores maquinadas e com posições de fixação roscadas em cada face (profundidade útil do furo roscado = duas vezes o diâmetro). as tampas de entrada e saída e a caixa são fornecidas com dois diâmetros de espigão de localização (h7) juntamente com furos de fixação roscados (exceto o tamanho BG75) para uma possível fixação co-axial. As engrenagens cónicas em espiral de aço-liga são cortadas no sistema GLEASON, endurecidas em caixa, temperadas e lapidadas na posição de montagem exacta. os veios de entrada e de saída são fabricados em aço temperado e revenido com todas as superfícies rectificadas. tolerância do veio de entrada e de saída j6. Tolerância do veio oco H7 - H8 Os veios Ali são fornecidos com extremidade roscada de acordo com UNI 3221 - DIN 332. Veios com chaveta de acordo com UNI 6604 - DIN 6885. A pedido e consoante o tipo de velocidade, os redutores de engrenagens cónicas em espiral BG podem ser montados com folga mínima. Devido à qualidade das engrenagens e às tolerâncias de maquinação, é de esperar um rendimento global entre 94 e 97%.
