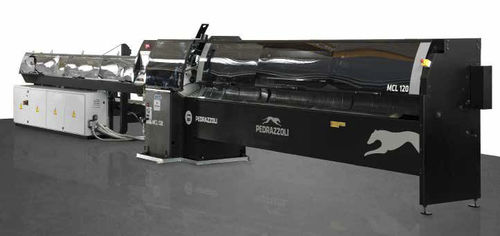

Linha de corte com faca rotativa MCL 120

rotativapara metaisde tubos

Visão geral
A linha de corte automática para tubos MCL 120 é projetada para corte automático de alta produtividade. A tecnologia IBP PEDRAZZOLI proporciona ciclos rápidos e cortes precisos e repetíveis, com opções integráveis de desbaste, lavagem e recolha.

Vantagens

• Cabeçote de corte com engrenagens helicoidais e cilindro de aperto duplo para longa vida útil da lâmina, precisão e perpendicularidade.
• Alto desempenho em tubos de alta resistência e em tubos com superfície delicada ou parede reduzida.
• Batente de comprimento motorizado para posicionamento automático.
• Disposição otimizada de rolos e mandíbulas para aperto seguro dos tubos.
• Comprimentos de descarga disponíveis: 3.000 mm ou 4.500 mm (outros comprimentos sob consulta).
• Avanço e rotação da lâmina acionados por motor garantem qualidade de corte consistente nas fases de entrada, intermédia e saída.
• Base de dados tecnológica com parâmetros de corte para auxiliar o operador.
• Pode ser integrada com unidades automáticas de desbaste, lavagem e recolha.

Características

• 7 eixos controlados para repetibilidade e precisão constantes.
• Até 3 comprimentos de corte diferentes e 3 posições de descarga.
• Troca de produção totalmente automática para minimizar o tempo de setup.
• Ampla gama de configurações e acessórios para personalização.

Dados técnicos
Dimensões (C x L x A): 2500 x 11285 x 1800 mm
Peso: 4210 kg
Altura do plano de trabalho: 1040 mm
Capacidade de corte tubos redondos: Min. 12 mm – Max. 122 mm (até 125 mm sob consulta)
Capacidade de corte tubos quadrados: Min. 12 mm – Max. 95 mm
Capacidade de corte tubos retangulares: Min. 15 x 10 mm – Max. 110 x 70 mm
Diâmetro da lâmina: 140 mm – 370 mm
Velocidade de rotação da lâmina (inverter): 35–300 rpm
Capacidade máxima do carregador: 4 ton
Comprimento do feixe de tubos: 2200–6500 mm

IMS4 e notas
O controlo de gestão IMS4 fornece monitorização gráfica e programação tátil intuitiva. Está disponível um vídeo demonstrativo. É possível configurar unidades automáticas de desbaste, lavagem ou recolha a jusante.
