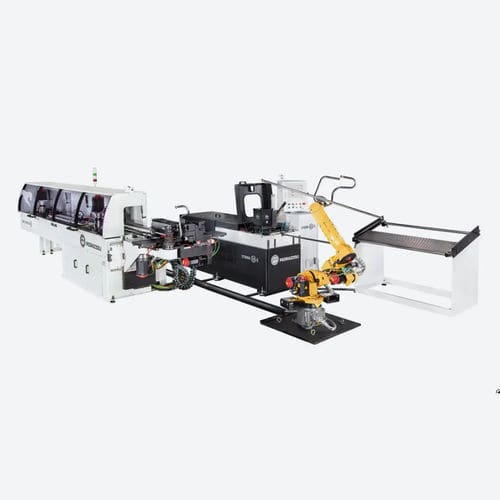

Curvadora totalmente elétrica Isola

de tubospara tubosautomática

Visão geral do produto

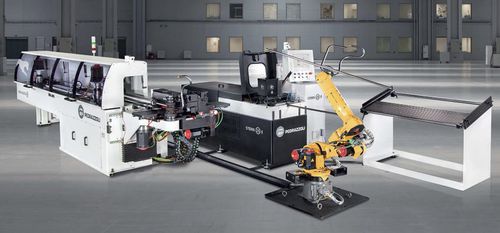

A célula de trabalho automatizada IBP PEDRAZZOLI é um sistema integrado para automação de dobra e conformação de tubos. O software de supervisão IMS.4 e o controle numérico baseado em Fanuc gerenciam todo o fluxo produtivo desde o carregamento do tubo até a descarga da peça acabada através de uma única IHM. Assistência remota por webcam e VoIP está disponível.

Principais características

• Layout modular e flexível para integração com alimentadores automáticos e periféricos
• Repetibilidade e precisão em curvatura multiraio
• Aumento de produtividade através da integração do processo e manuseio robotizado

Canal de alimentação

• Transfere os tubos para a estação de curvatura
• Ajuste por um único operador conforme o comprimento do tubo
• Suporta integração de carregador automático para maior autonomia

Curvatura

• 10 eixos totalmente elétricos para curvatura multiraio em sentido horário e anti-horário
• Ajuste automático de ferramentas para setup rápido e menor tempo de inatividade

Conformação / acabamento de extremidades

• Capacidade versátil de conformação para vários tipos de peças
• Fase opcional de inserção de porcas compatível com diferentes modelos
• Canal de alimentação de porcas com reservatório expansível

Visão e controlo de qualidade

• Sistema de visão com P-CAM para inspeção e controlo de qualidade em linha

Robô e manuseio

• Robô Fanuc para manuseio de peças e interface com a máquina
• Pinça dupla para operações combinadas e tarefas concorrentes
• Integração de funções de manuseio e controlo de qualidade

Software e controlo
A máquina é supervisionada pelo software IMS.4, combinado com accionamentos, motores e controlo numérico Fanuc para desempenho determinístico e supervisão clara do processo.

Especificações técnicas

• Nome do produto: Isola automatizzata
• Software de controlo: IMS.4
• Controlo numérico: accionamentos, motores e CNC Fanuc
• Eixos de curvatura: 10 eixos totalmente elétricos para curvatura multiraio
• Direções de curvatura: horário e anti-horário
• Ferramentaria: ajuste automático de ferramentas para setup rápido
• Carregamento: canal de carregamento de tubos com carregador automático opcional
• Conformação: conformação integrada com inserção de porcas opcional e reservatório expansível
• Controlo de qualidade: sistema de visão P-CAM
• Robô: robô Fanuc com pinça dupla
• Assistência remota: teleserviço via webcam e VoIP
