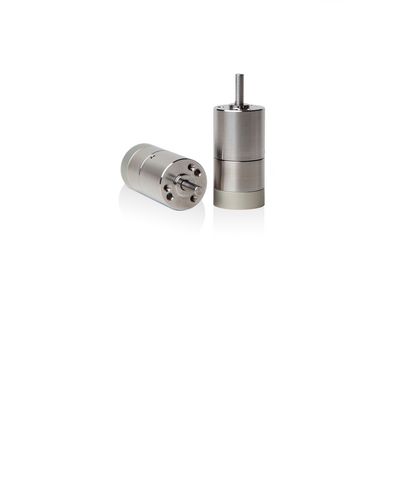

LEGS Rotary LR17
Motor rotativo
Este é o nosso menor Piezo LEGS® rotativo, com acionamento direto e saída de torque de 30mNm.
O codificador integrado de 15 bits dá uma resolução de circuito fechado de 0,2 mrad (0,01°), enquanto a resolução de circuito aberto é sub-microradiana. O bloqueio de desligamento por força total é uma função de segurança inerente ao design.
Não concebido para ambientes de vácuo e não magnéticos.
Especificações
Conector motorCviLux CI1116M-2VD0
Codificador de conexãoCviLux CI1116M-2VD0 (tudo em um)
Material da carcaça do motorAlumínio, aço inoxidável
VácuoN/A
Alcance angular360 °
Faixa de velocidade 10-265 (0-44 rpm)
Ângulo do passo, passo completo 21000 µrad
Resolução do motor 330 mNm
Faixa de operação recomendada0-15 mNm
Carga no eixo, máx. radial, 6,5 mm da face de montagem1 N
Carga no eixo, máx. axial2 N
Força de encaixe da prensa do eixo, máx.5 N
Tensão de funcionamento42-48 V
Consumo de energia3,5 mW/Hz
Diâmetro17 mm
Peso30 g
Temperatura de operação de 20 a +70 ºC
1 @ Rhomb, sem carga, 20ºC
2 @ Delta, sem carga, 20ºC
3 14 bits, 8192 microsteps
---
