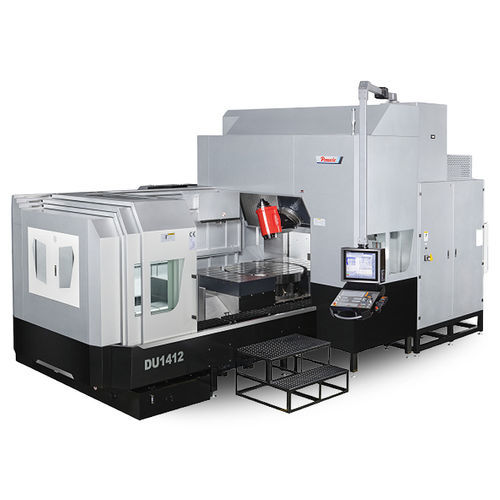

Centro de usinagem CNC de 3 eixos DU series

de 5 eixosverticalde coluna

A série Pinnacle DU foi concebida para proporcionar uma maquinação de alta eficiência e alta precisão de peças complexas com apenas uma configuração de peça única. Isto significa menos tempo de preparação e maior precisão da máquina. Esta máquina integra muitas caraterísticas de qualidade, incluindo: Estrutura de viga móvel. cabeça de fuso giratória de 45° que permite uma maquinação de 5 eixos de alta precisão. Eixos A e C equipados com codificador rotativo para garantir a precisão da orientação. Acionamento direto nos eixos A e C. Software anti-colisão DCM. Proteção contra salpicos totalmente fechada. A estrutura robusta garante uma rigidez e estabilidade superiores. Ferro fundido Meehanite de alta qualidade (FC30). A elevação do feixe é acionada por parafusos de esferas duplos. O eixo Z está equipado com balanças duplas para garantir a sincronização dos fusos de esferas duplos. O movimento do eixo Z é contrabalançado através de cilindros hidráulicos duplos em combinação com o mecanismo de corrente para reduzir o custo do sistema hidráulico e o consumo de energia. Guias lineares de rolos de alta resistência em 3 eixos. cabeça de fuso giratória de 45° A cabeça do fuso giratório de 45° é acionada diretamente por um motor, apresentando uma elevada velocidade de rotação, elevada aceleração/desaceleração e uma resposta dinâmica óptima que contribui para aumentar a eficiência da maquinação. O fuso é acionado diretamente por um motor de tipo incorporado, proporcionando uma excelente função de fresagem. Um sistema de fixação de embraiagem de dentes curvos é montado na extremidade frontal do fuso, tornando-o também adequado para operações de torneamento. A mesa rotativa (eixo C) está integrada com uma mesa retangular com ranhuras em T, permitindo acomodar peças de trabalho maiores. A mesa rotativa é suportada por um sistema de rolamentos hidrostáticos, permitindo uma elevada velocidade de rotação até 600 RPM, com função de torneamento.
